M12II EVO edition không chỉ thay đổi về mẫu mã so với người tiền nhiệm M12II bronze .Mà còn mang trong mình những tinh chỉnh nhỏ về thiết kế. sử dụng các dòng linh kiện mới nhằm đem lại hiệu năng hoạt động tốt hơn
Hai gương mặt tiêu biểu cho dòng sản phẩm này là M12II EVO 620(620w) & M12II EVO 520 (520w)
I- Bao bì & Phụ kiện:

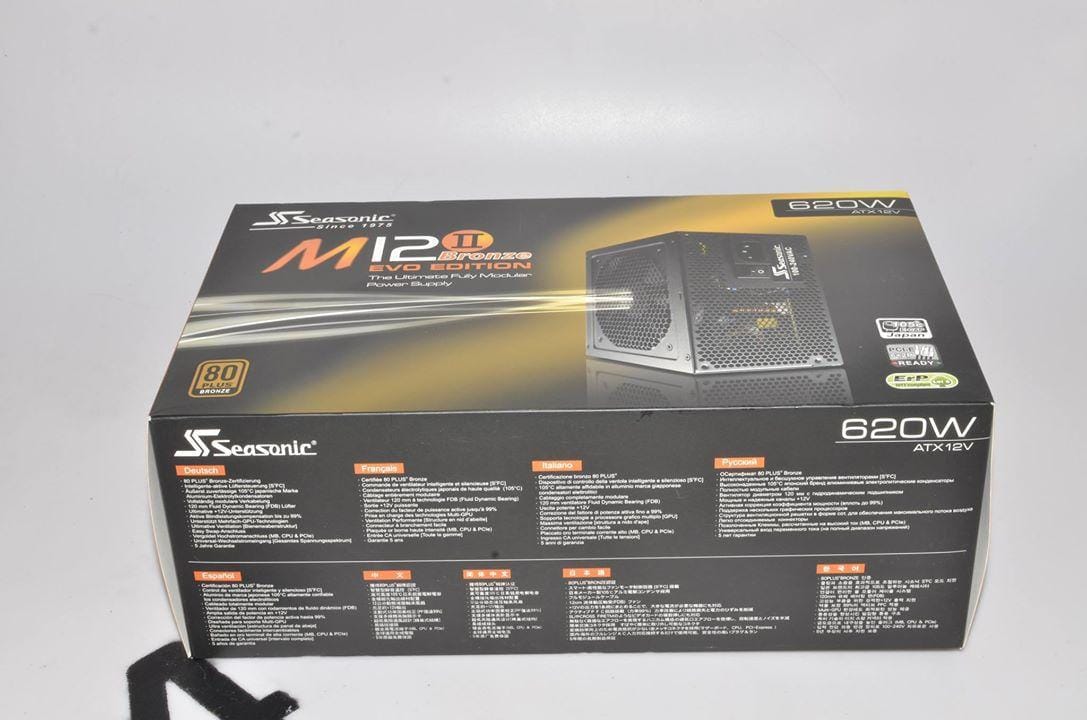

Bao bì được thiết kế lại đẹp mắt và chắc chắn . các thông số sản phẩm được in rõ ở mặt sau hộp đựng. có thể kể đến như : sử dụng 100% tụ nhật bản 105oC. Active PFC dải rộng (90~264v) với hệ số PF đạt 0.99, 100% cáp đen rời . quạt làm mát FDB độ ồn thấp

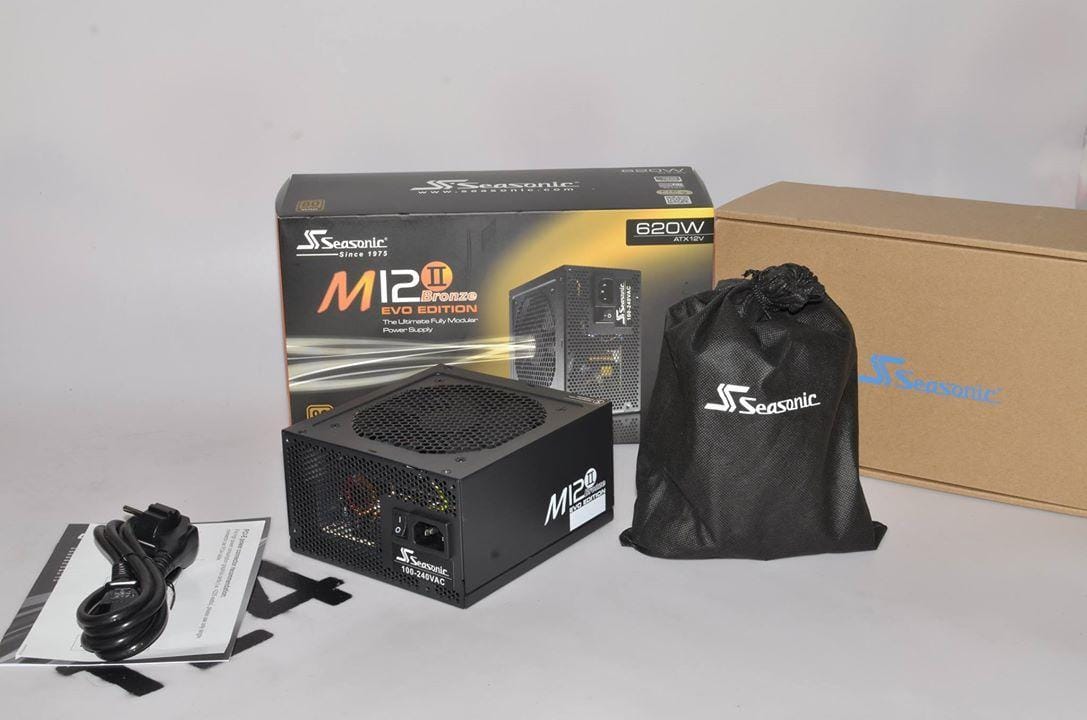

Hộp đựng của sản phẩm gồm 2 lớp , đi kèm PSU gồm: dây nguồn AC , ốc , sticker , sách hướng dẫn và túi dây modular
II-PSU

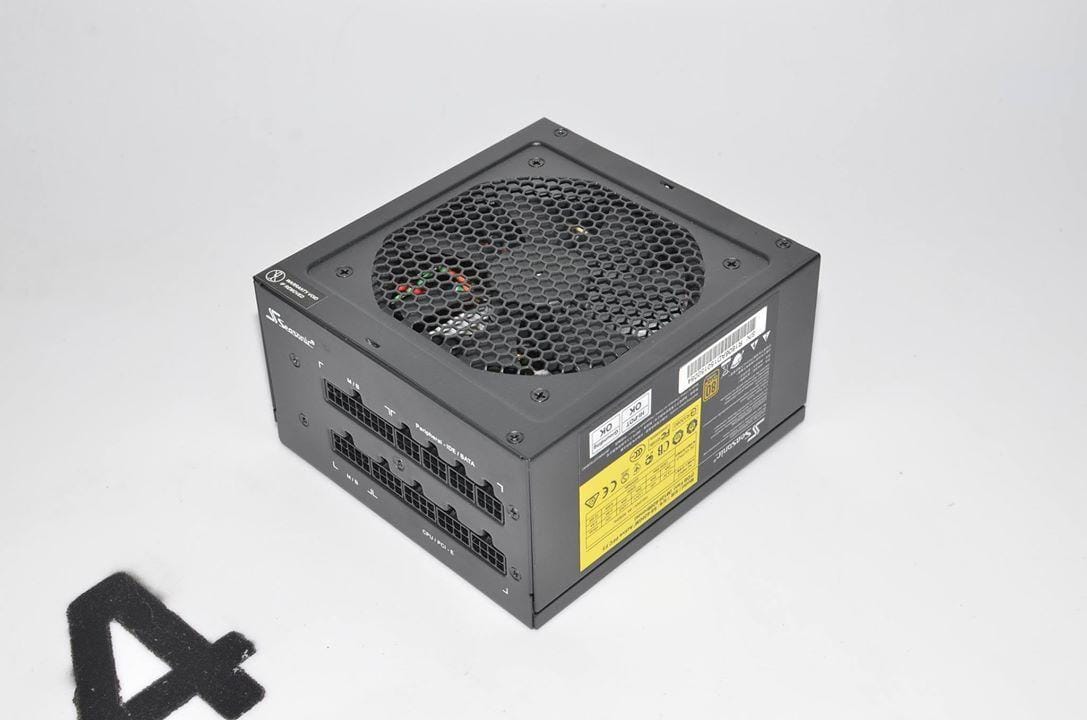

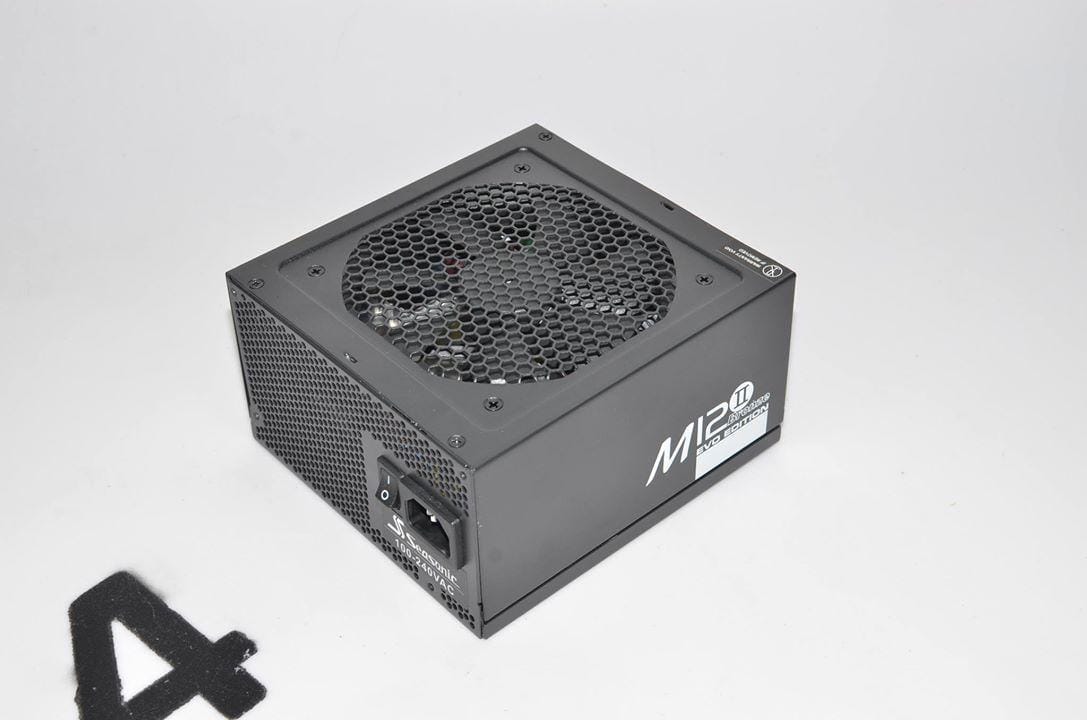

1- Bên ngoài:

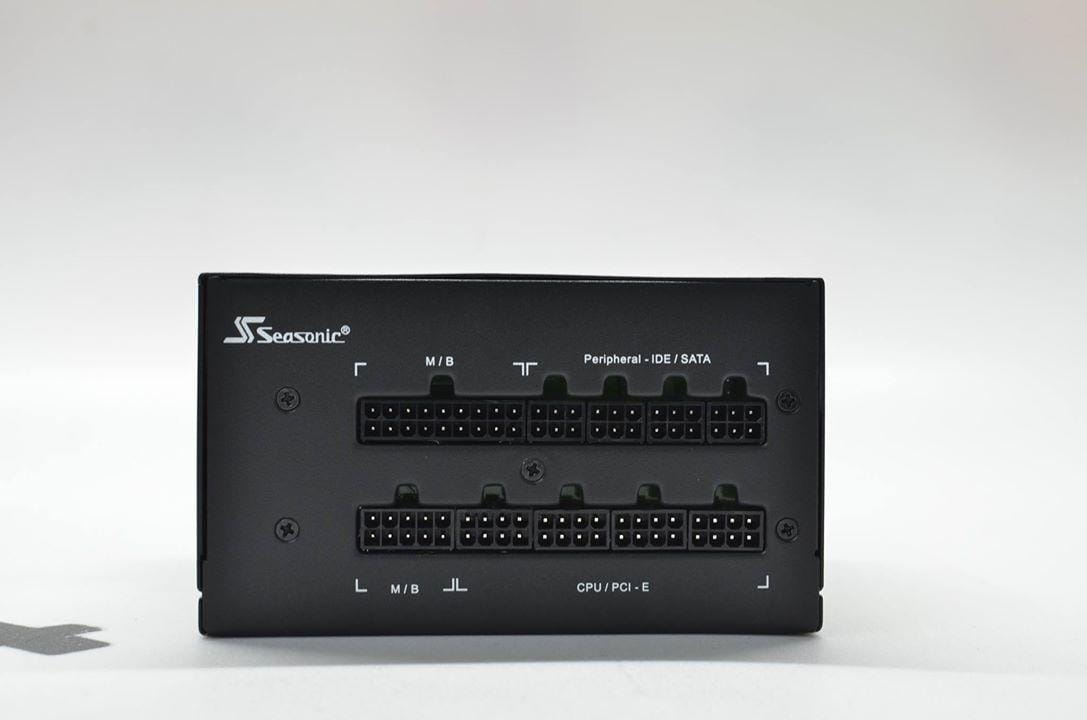

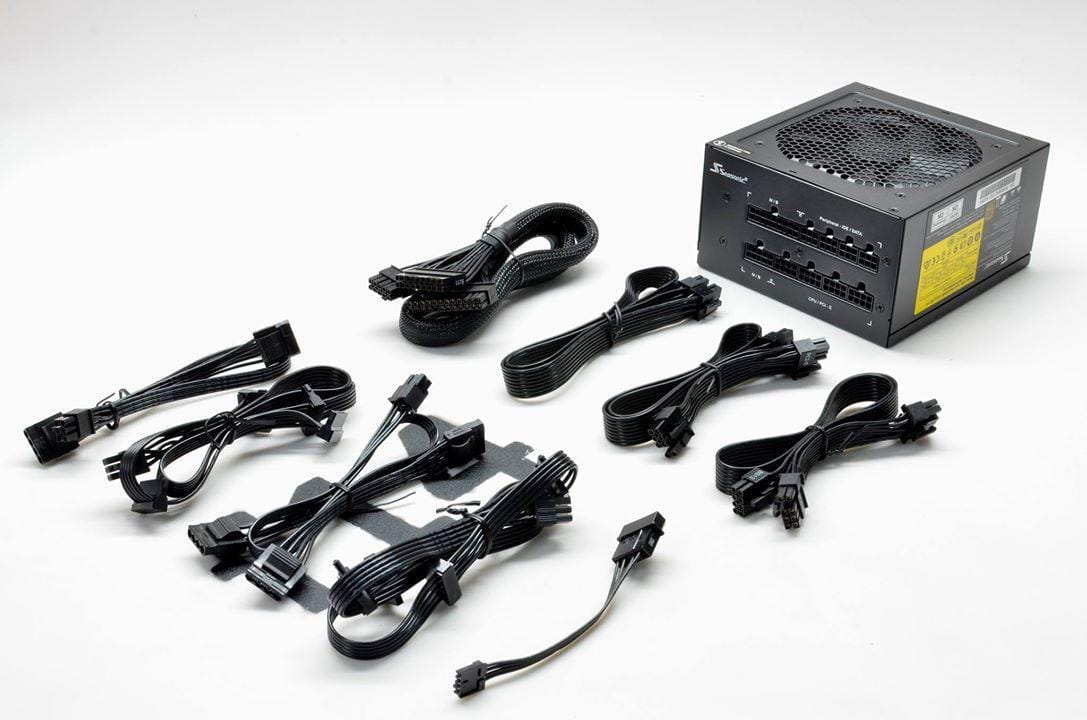

M12II EVO 620 sử dụng hệ thống cáp rời( full modular) gồm : 1x (24pin)Mainboard, 1x (4+4pin)ATX12V, 4x (6+2pin)PCIex, 8x Sata, 5x Ata , 1x FDD

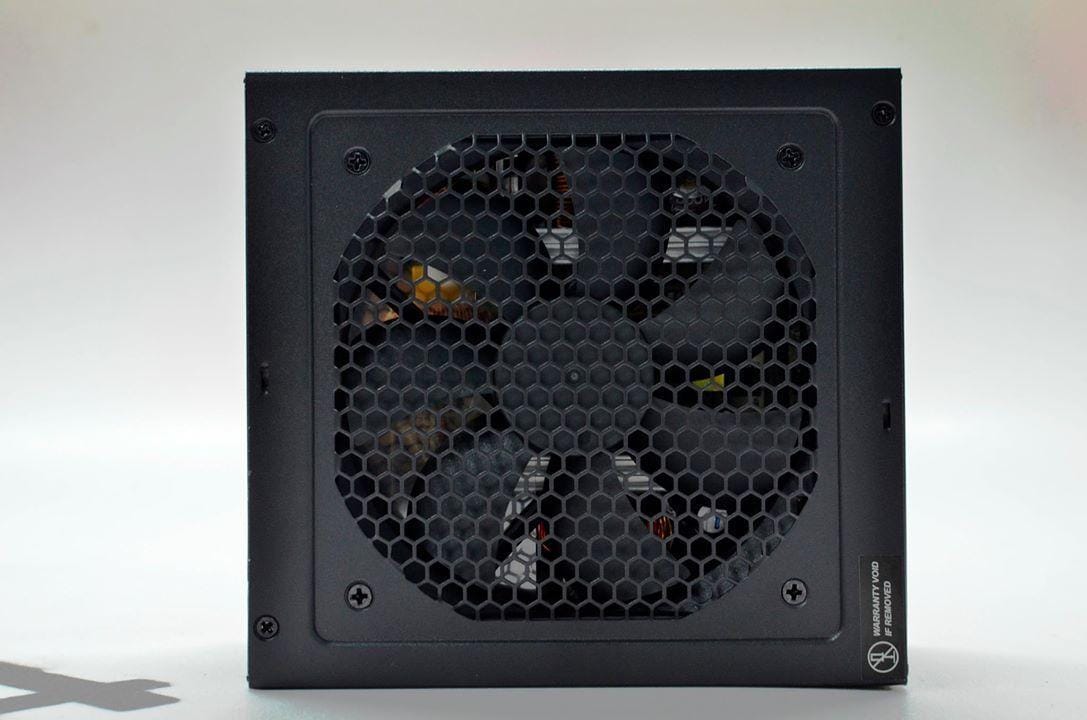

Quạt làm mát FDB 120mm

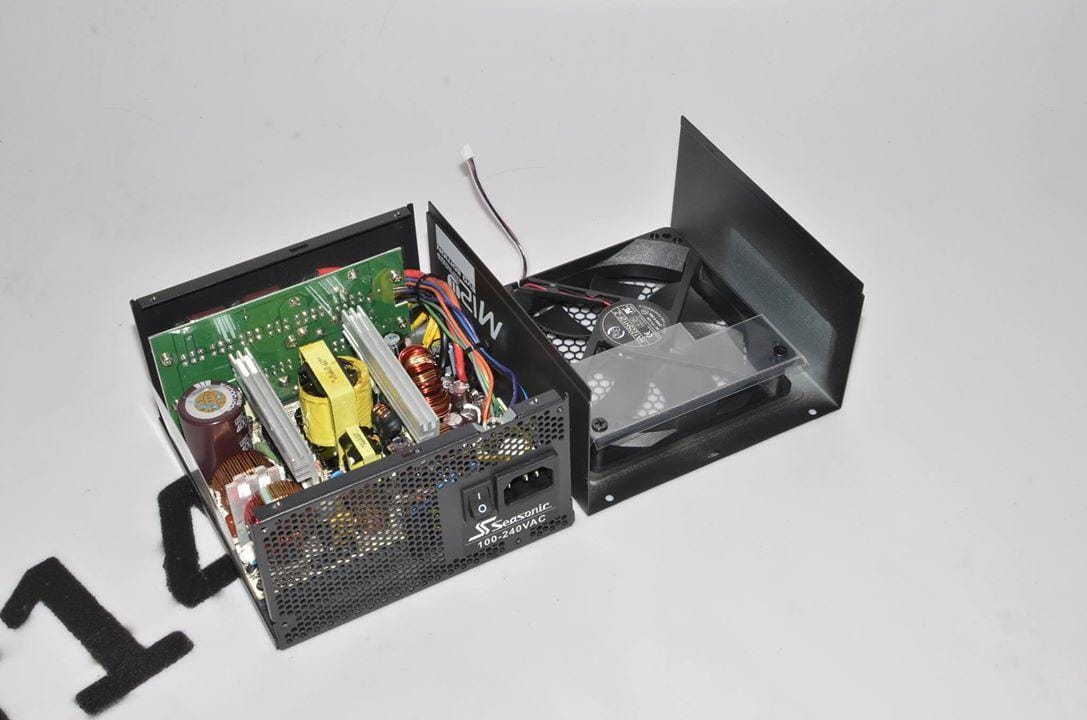

2-Bên trong:

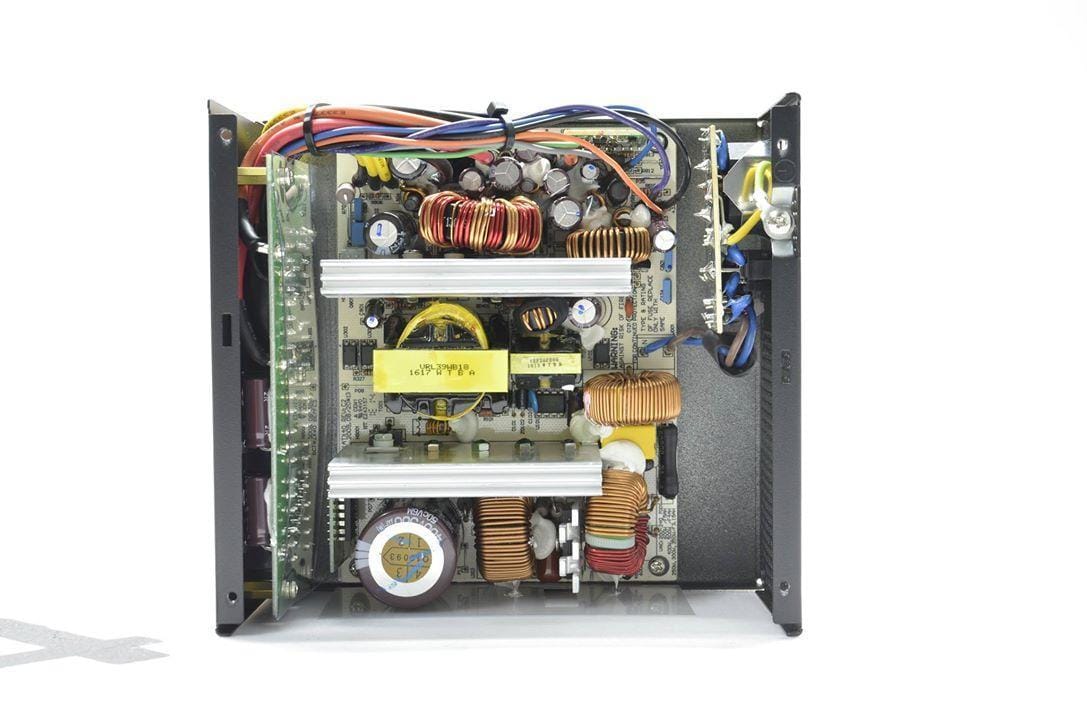

Bo mạch chính của M12II EVO 620 thoáng , Sử dụng ít keo định vị

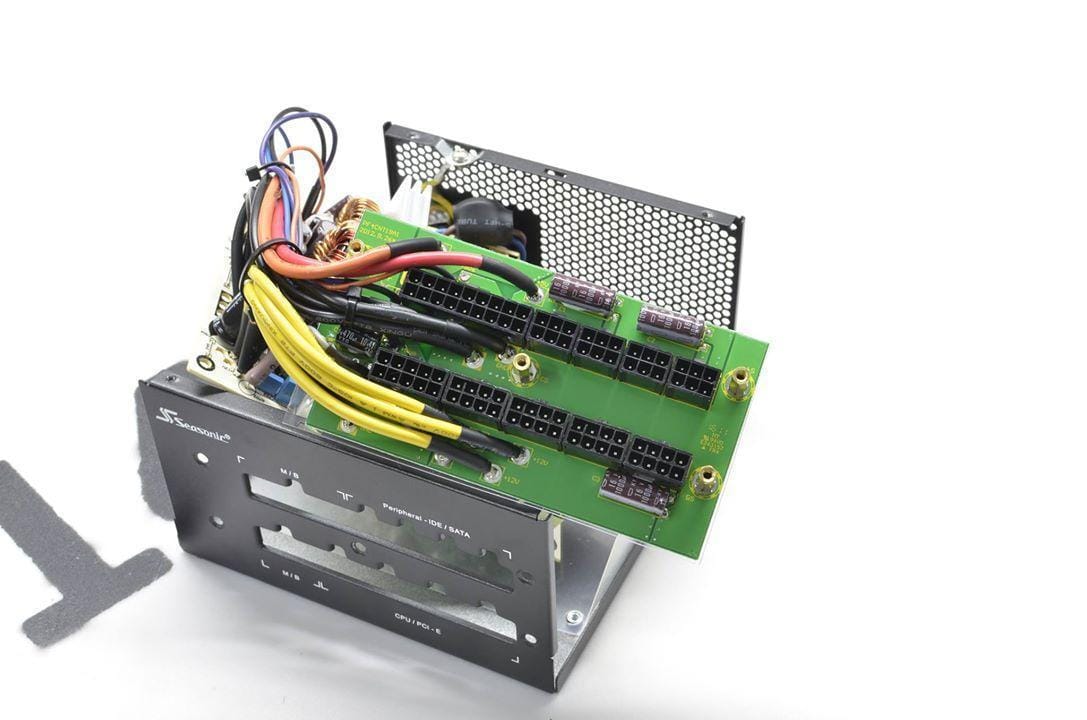

modul jack cắm cáp được tăng cường thêm các tụ lọc nhiễu giúp tăng cường sự ổn định cho điện áp đầu ra.

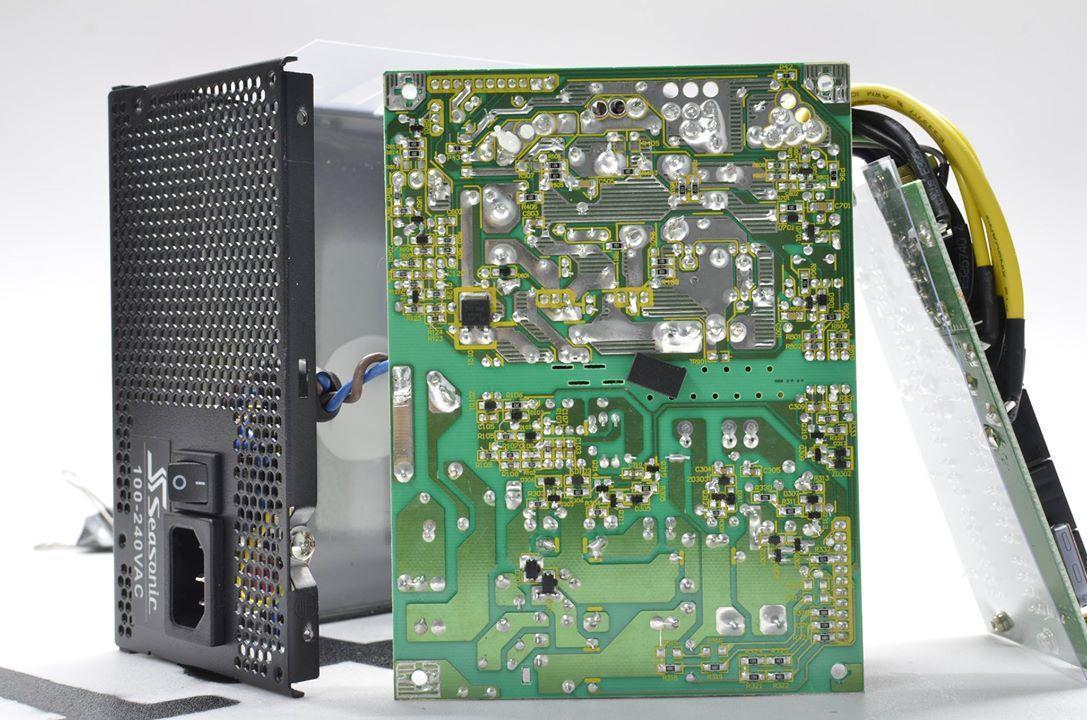

PCB sạch sẽ gần như không có vết hàn dư thừa nào

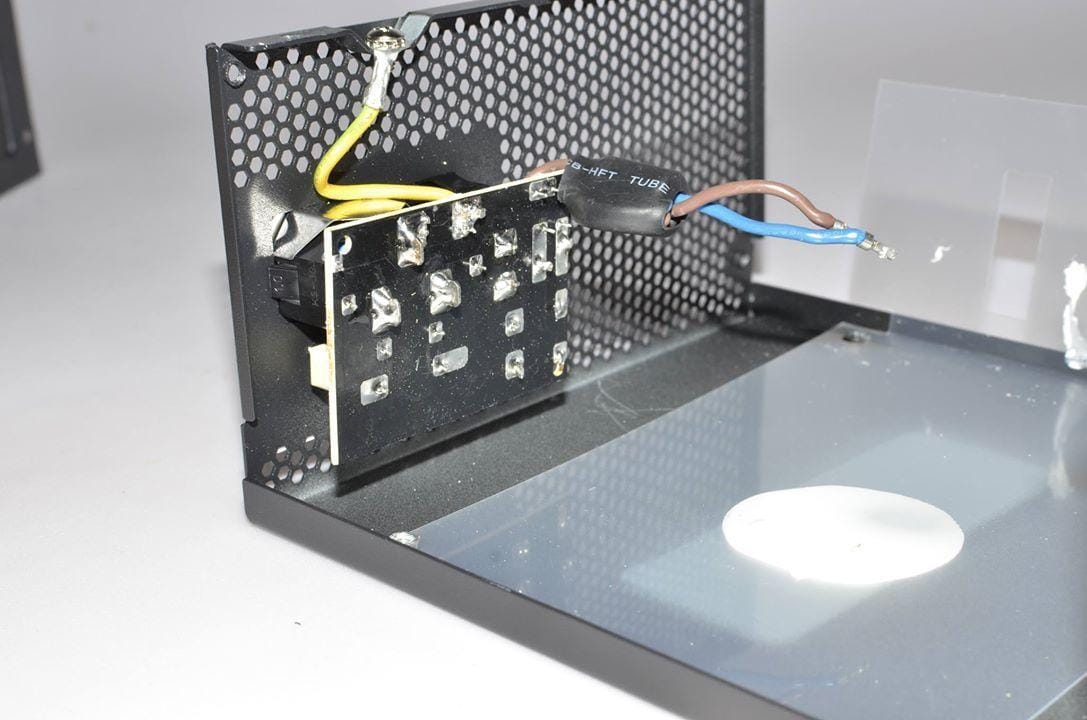

Thành phần hạn chế tia lửa điện đầu vào và tầng lọc EMI thứ 1 được gắn trên 1 modul nhỏ ngay chấu cắm điện AC

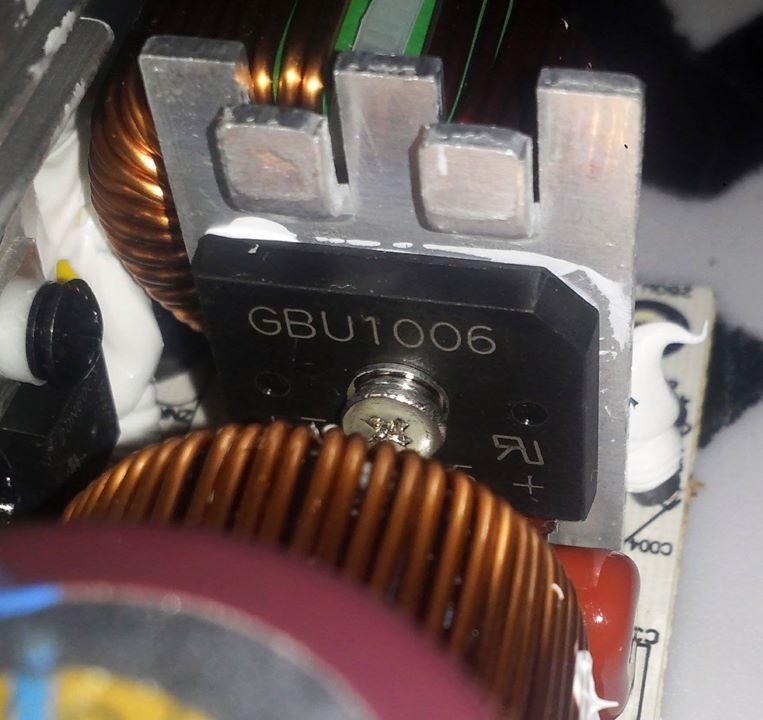

Diode cầu GBU1006( 10A) được đính trên 1 phiến tản nhiệt có khả năng chịu đựng 1 mức công suất đầu vào tới hơn 2000w tại lưới điện 220V, Tụ lọc chính 560uF/400V của nippon với mức điện dung cao này thì khả năng M12II EVO 620 sẽ có 1 mức hold up time khá tốt

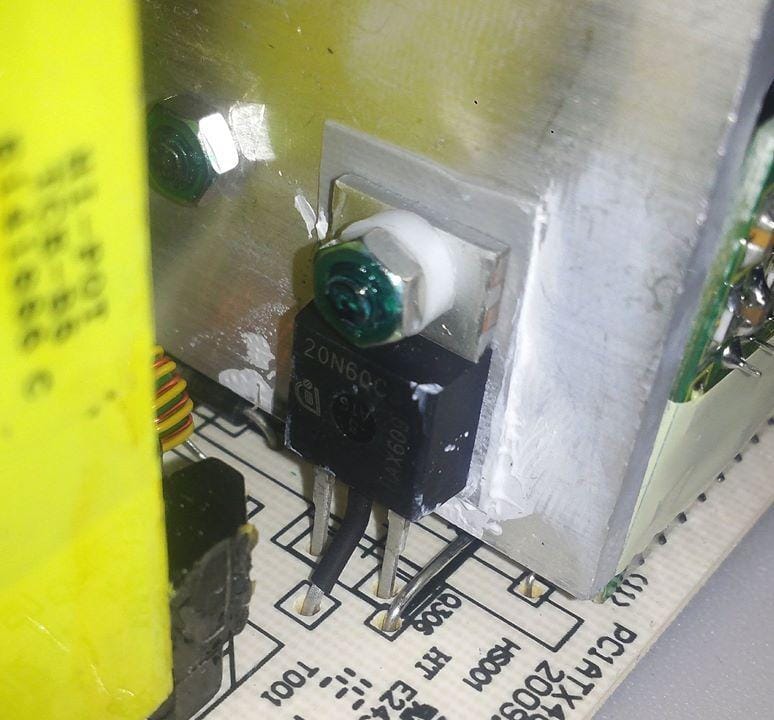

Mosfet của tầng PFC và PWM dùng chung 1 loại 20N60C3 của infineon thuộc dòng CoolMos 3 , Mổi tầng sử dụng 2 mosfet

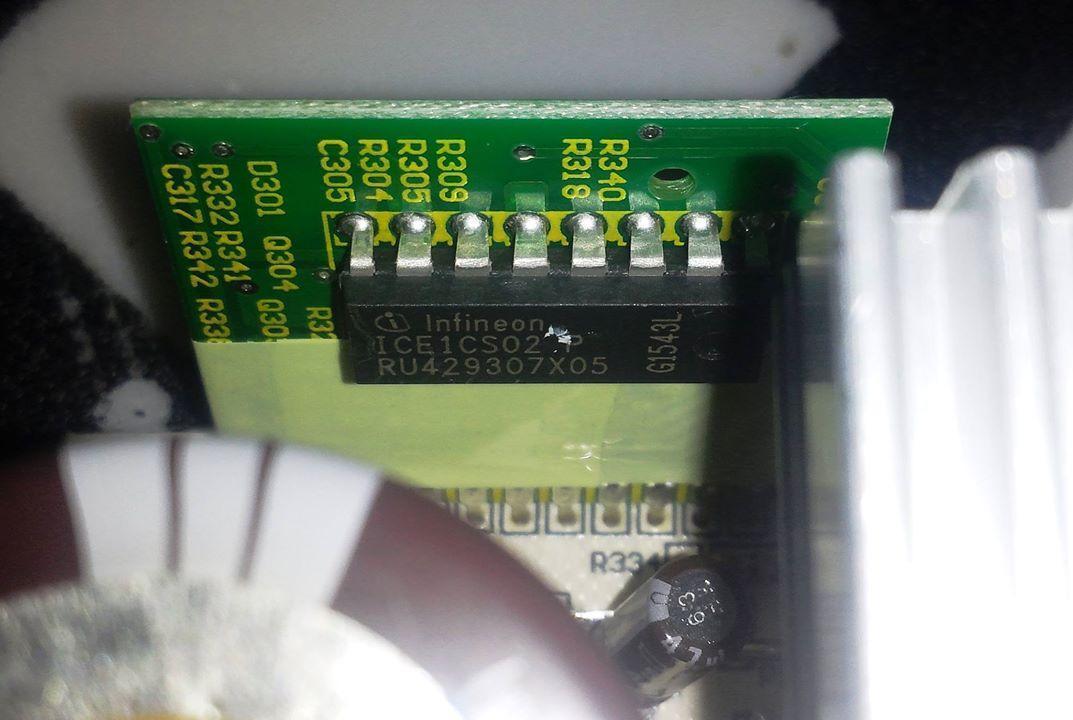

IC PWM&PFC combo cũng sử dụng của infineon có mã ICE1CS02, IC này có khá nhiều mạch bảo vệ cho khối PFC PWM có thể kể đến như
-Brown-Out Protection (BOP) : khi điện áp đầu vào sụt xuống thấp hơn mức được set giá trị (vd 85v) thì mạch này sẽ cắt dòng không cho PSU hoạt động để tránh tình trạng quá dòng khi điện áp sụt thấp có thể vượt quá ngưỡng thiết kế của PSU, Kể cả trong chế độ nghỉ
ngoài ra còn có các mạch :
-Open Loop Protection / Input Under Voltage Protect (OLP)
-Over-Voltage Protection (OVP)

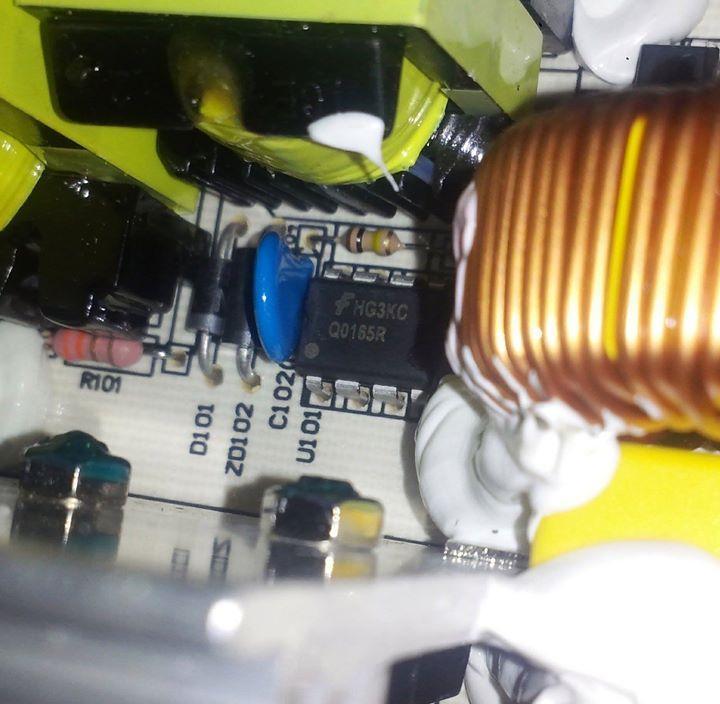

Đường 5Vsb sử dụng IC combo FSQ0165R của hãng Fairchild có các mạch bảo vệ riêng như OLP, OCP, OVP, TSD ( bảo vệ quá nhiệt)

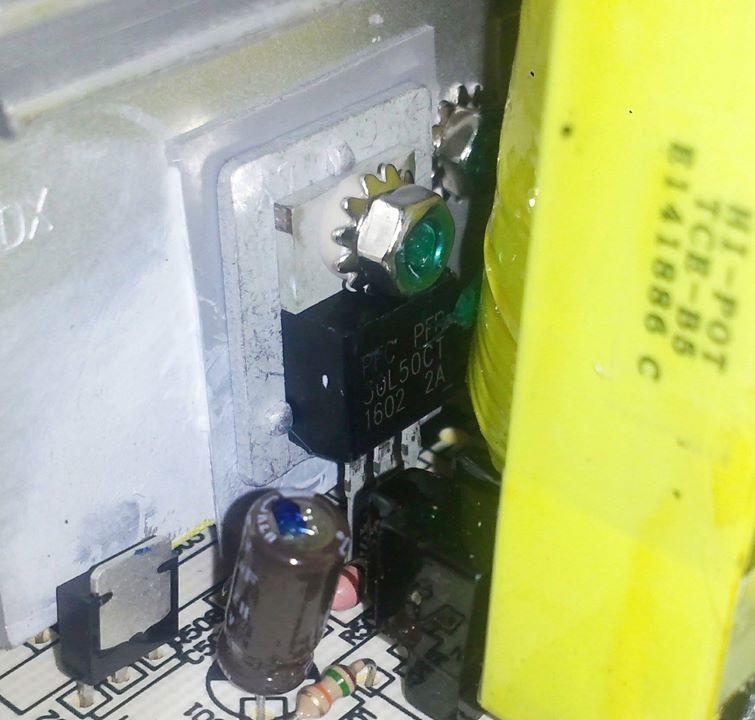

Khu vực diode Schottky nắn điện đầu ra gồm có:
12v: 3x PFR30L50CT (3x30A)
5v: 1x PFR40V45CT (40A)
3,3v: 1x PFR30L30CT (30A)
Như vậy tổng công suất chịu đựng của diode Schottky đường 12V đạt 90A được thiết kế gấp đôi mức công suất danh định trên M12II EVO 620 là 48A@576W.

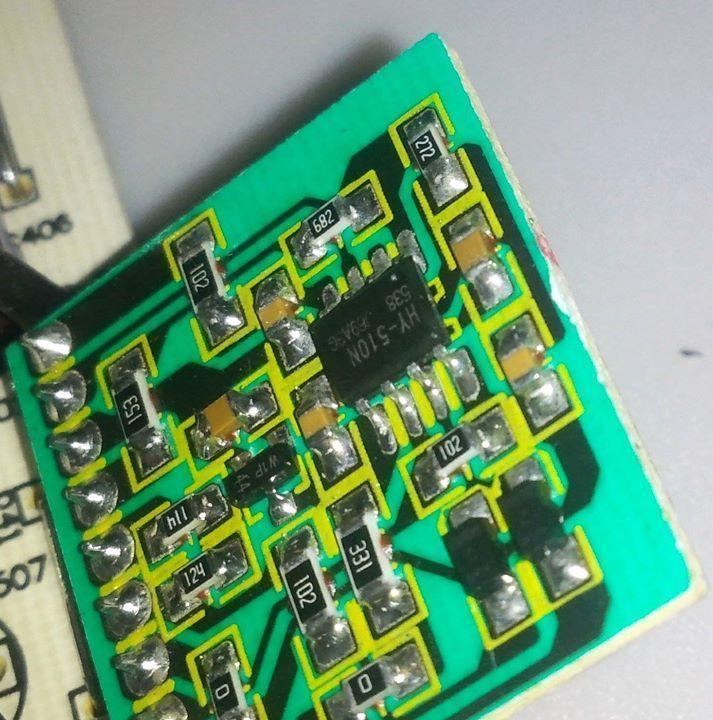

IC supervisor của M12II EVO 620 là loại HY-510N có trong mình các mạch bảo vệ cơ bản OVP UVP SCP.
III-Thử nghiệm

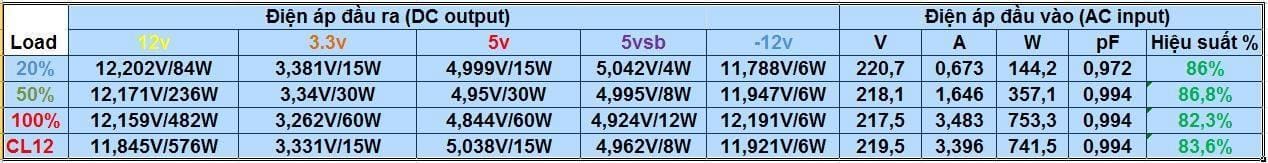

1-Thử tải
M12II EVO 620 hoàn thành xuất sắc nhiệm vụ được giao . Hiệu suất luôn giữ mức trên 82% ở mọi mức tải đạt 80plus bronze , dao động điện áp đường 12v chỉ trong khoảng 0,4v , Hệ số PF luôn trên 0.95
2-Hold up Time & PowerOK signal

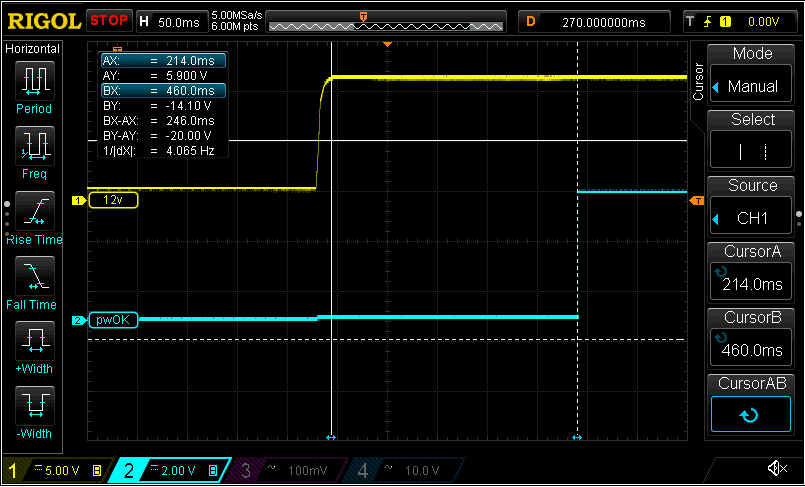

Tính hiệu PowerOK xuất hiện sau 246mS nằm trong tiêu chuẩn yêu cầu

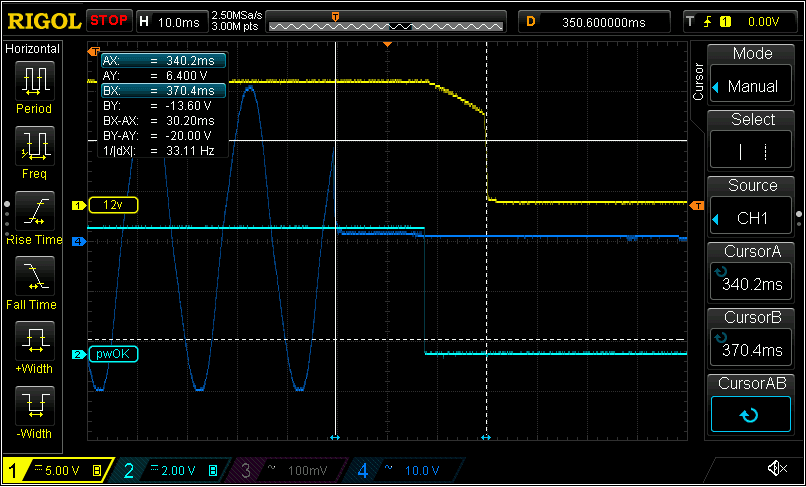

Hold up Time (thời gian lưu điện tại 100% load) của M12II EVO 620 khá tốt
đường 12V cầm cự tới 30,2mS
và tính hiệu powerOK mất sau 18,4mS . thoả yêu cầu trên 16mS của chuẩn ATX

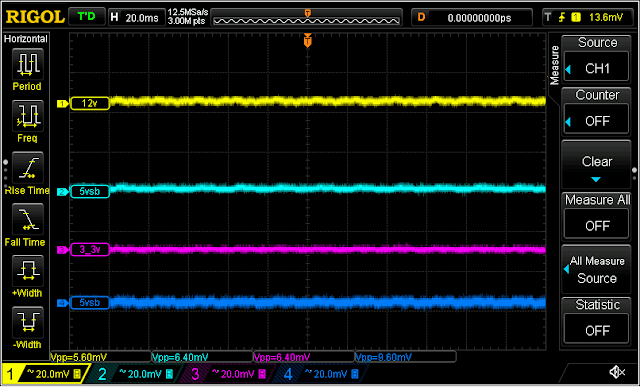

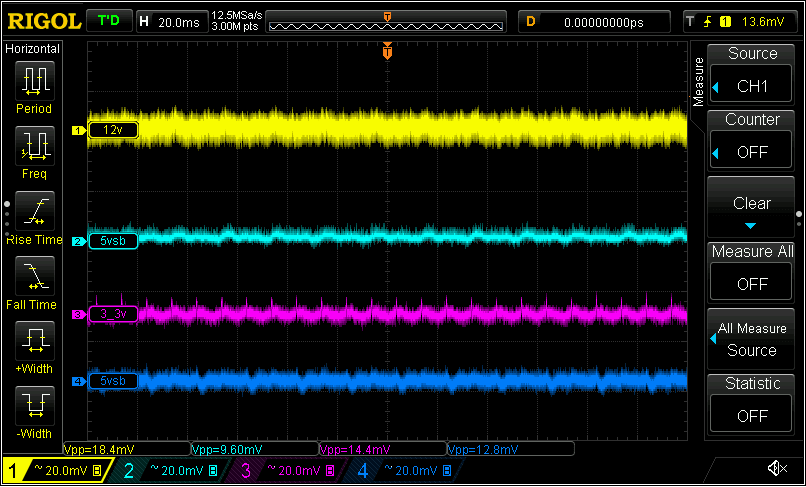

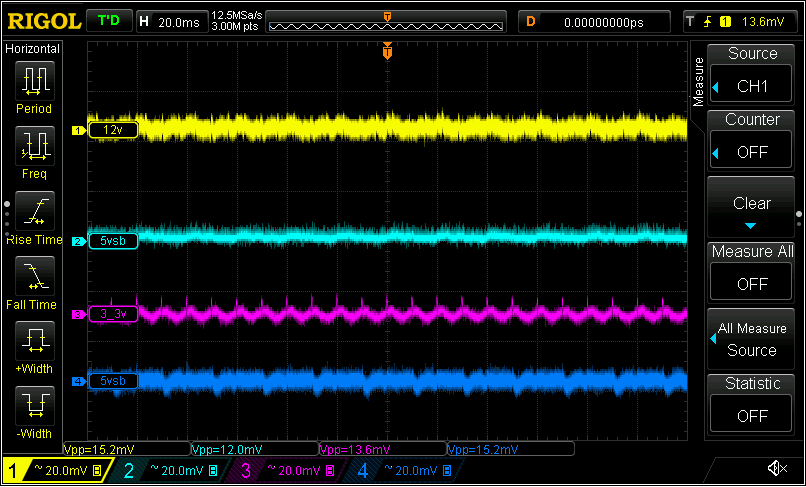

3-Ripple & Noise ( Nhiễu cao tần/AC)

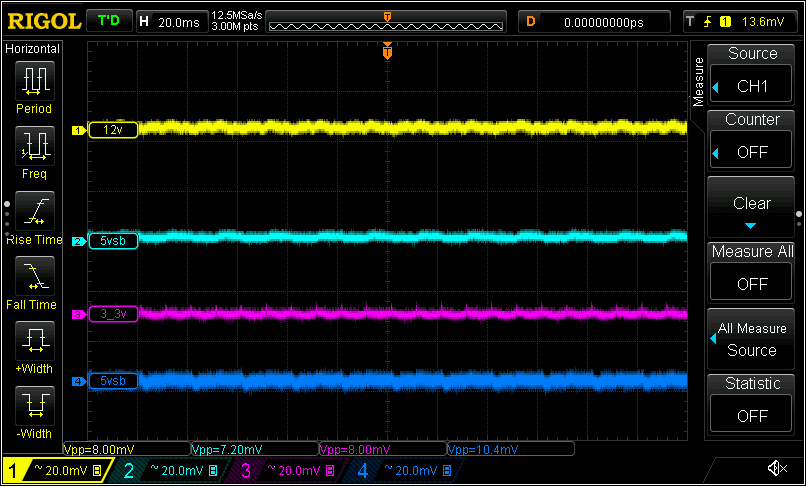

Ripple của M12II EVO 620 rất tốt . Thậm chí còn vượt qua đàn anh X series XM2 khi ripple tối đa chỉ khoảng 18mV

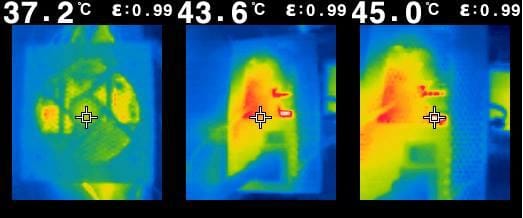

4-Nhiệt độ làm việc
Nhiệt độ môi trường 33oC , Nhiệt độ luồng khí thoát ra đạt 42,3oC, Khu vực nóng nhất trong PSU là biến áp chính đạt 45oC, Tốc độ quạt tối đa 2088rpm độ ồn chấp nhận được
IV-Kết luận:
M12II EVO 620 khẳng định lại chất lượng của platform M12II/S12II đã có tuổi đời hơn 7 năm, Bằng việc tinh chỉnh tăng cường tụ lọc nhiễu ở 1 số điểm nhằm cải thiện và nâng cao chất lượng điện áp , cộng với vẻ bề ngoài chau chuốt hơn M12II EVO 620 luôn là 1 đối thủ đáng gờm cho các thế hệ PSU mới tương tự như đàn em S12II FDB mà F14lab đã từng RV trong các bài trước
Mức đánh giá : Tốt
Ưu điểm
Ripple rất tốt <20mV
Hiệu suất luôn trên 82%, đạt 80plus Bronze
Mẫu mã đẹp mắt
100% tụ nhật bản
Khuyết điểm :
Giá còn cao trong phân khúc
