REVIEW PSU – Corsair VS400 400w

Corsair vừa ra mắt dòng sản phẩm VS series mới với các mức công suất 400/500/600 ,  80plus standard và Active PFC full range (100~240v).
Dòng sản phẩm VS mới này sẽ thay thế cho dòng sản phẩm CX cũ trước kia tại thị trường Bắc Mĩ.

I- Hộp và Phụ kiện

Hộp có tông màu vàng đen tương tự các dòng sản phẩm RMx/i ,CXm, Vengeance mới mà corsair đã ra mắt trong thời gian qua.

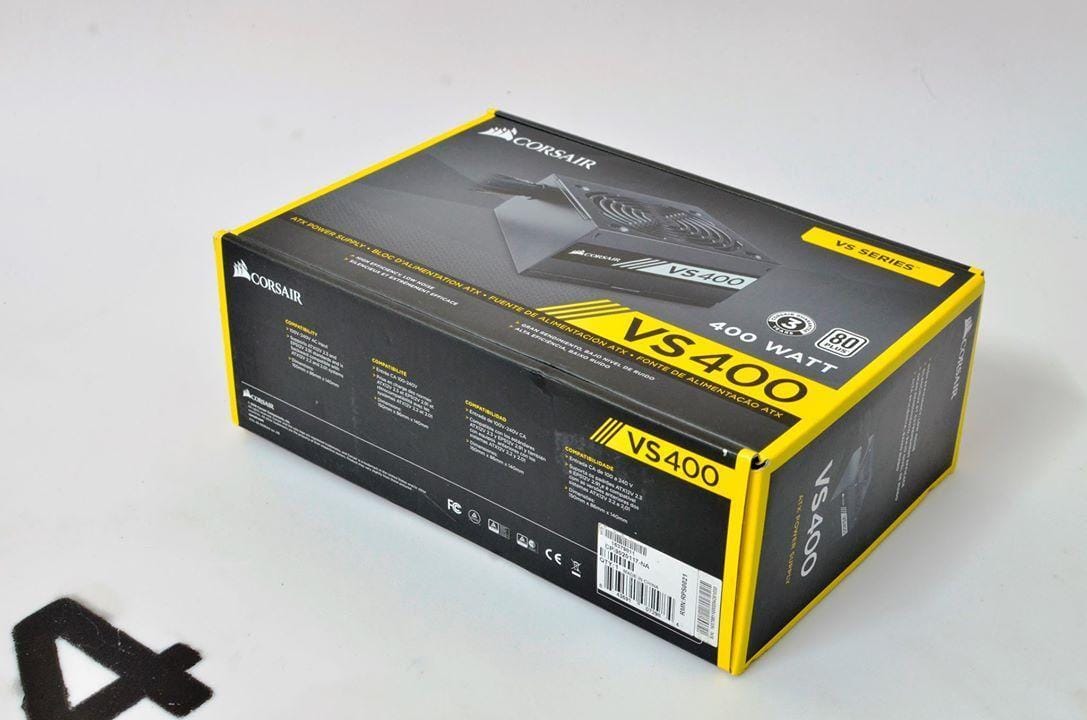

VS400-hop
VS400-Hop-2

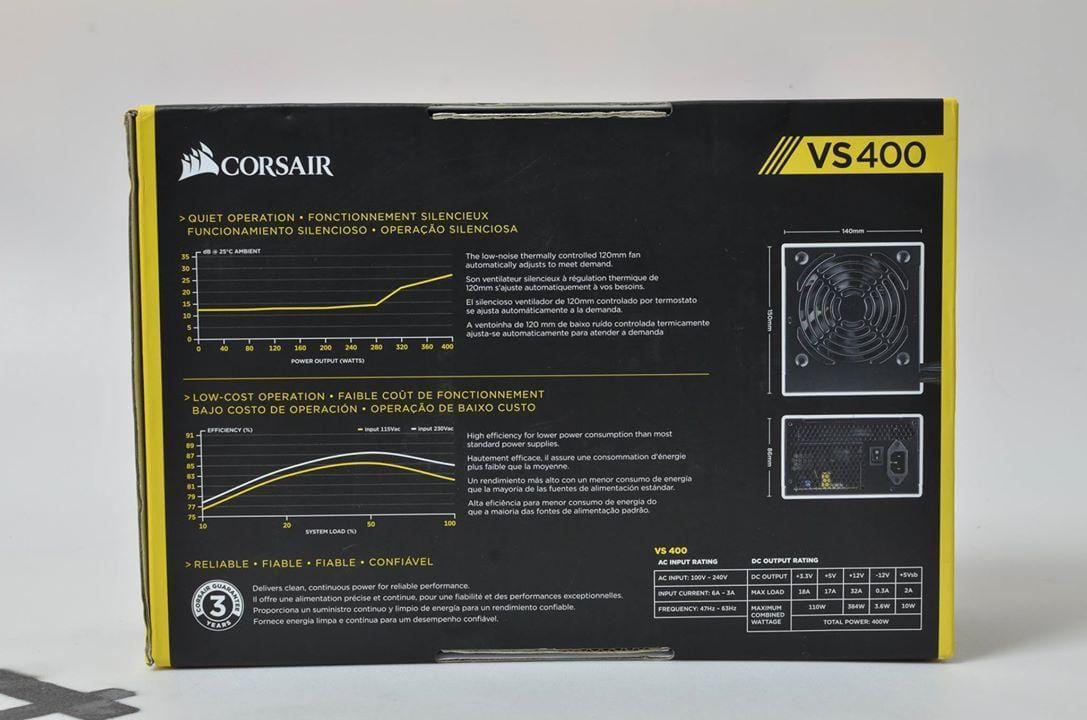

VS400-Hop-3

Phụ kiện đi kèm gồm có: 1 cáp nguồn chuẩn US , 1 bịch ốc , sách hướng dẫn sử dụng.

VS400-Hop-Va-Nguon

II-PSU

1-Bên ngoài

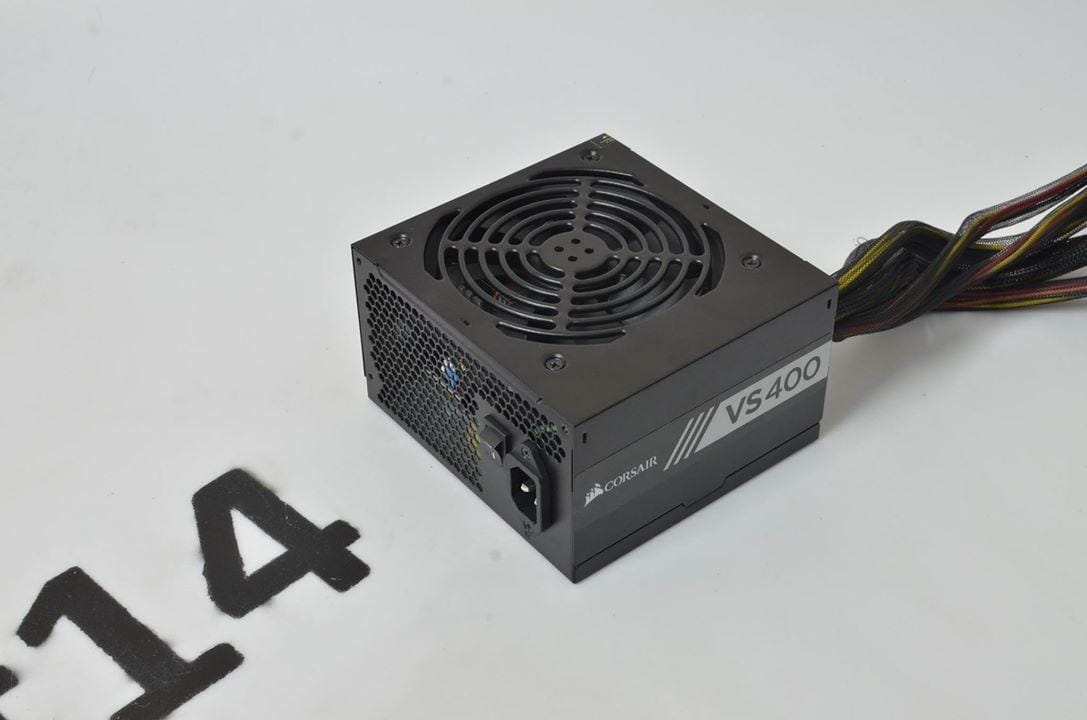

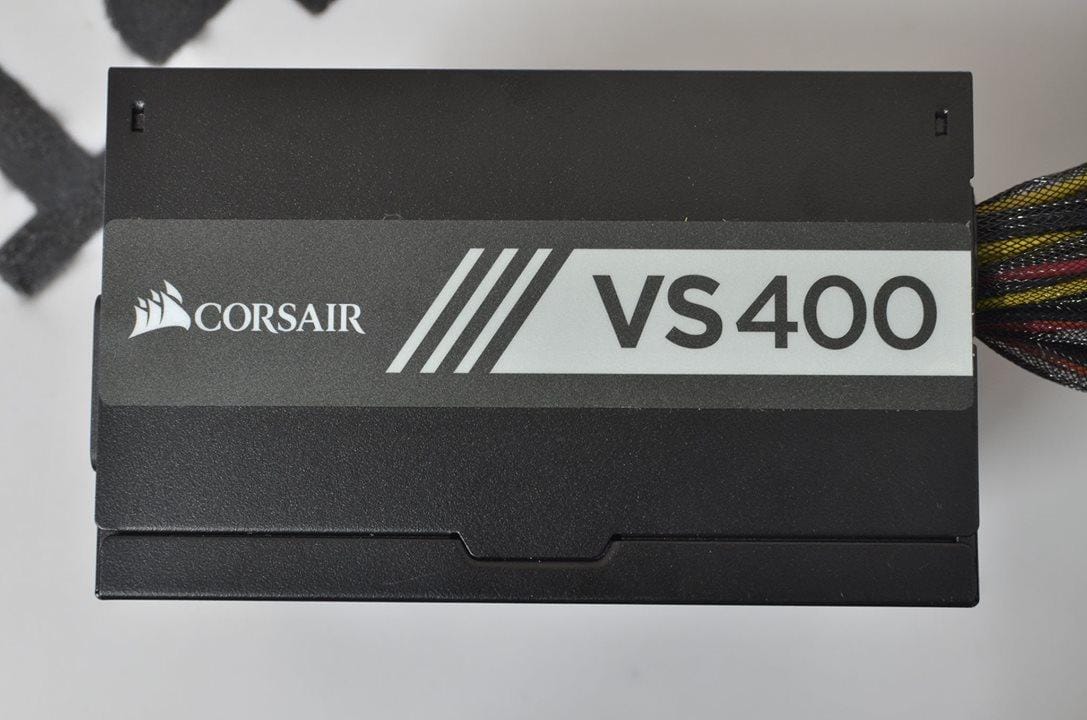

VS400 có mẫu mã tương tự dòng sản phẩm VS trước kia . Vỏ được sơn đen sử dụng quạt làm mát 120mm.

VS400-Ben-Ngoai

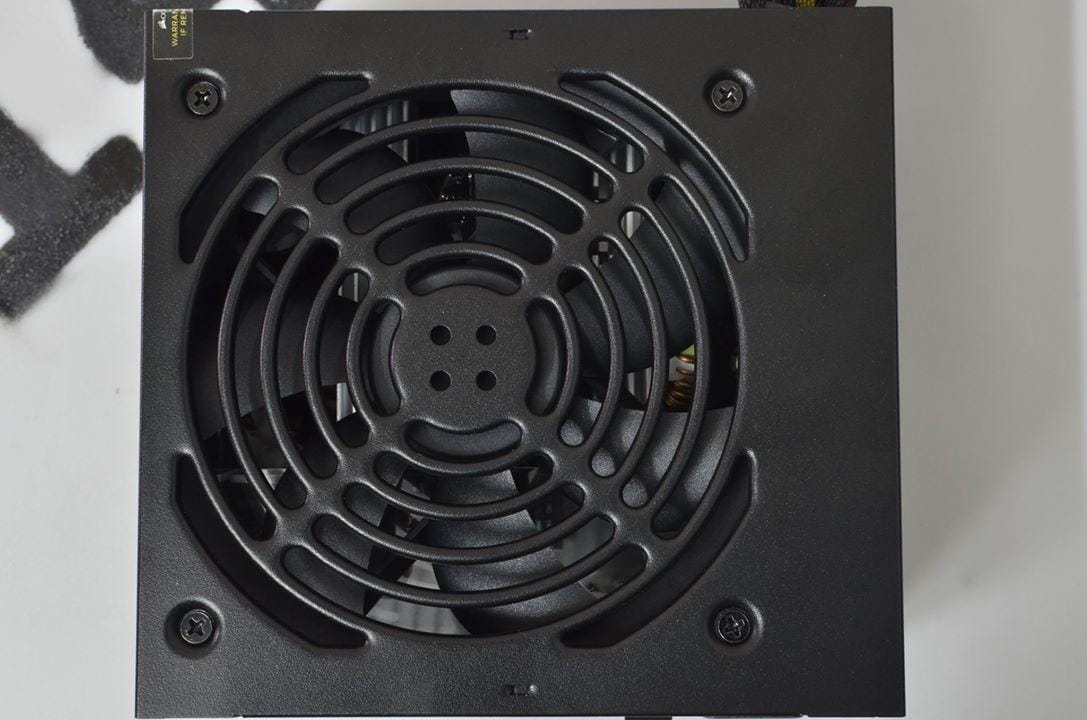

VS400-Ben-Ngoai-Mat-Fan
VS400-Ben-Ngoai-2

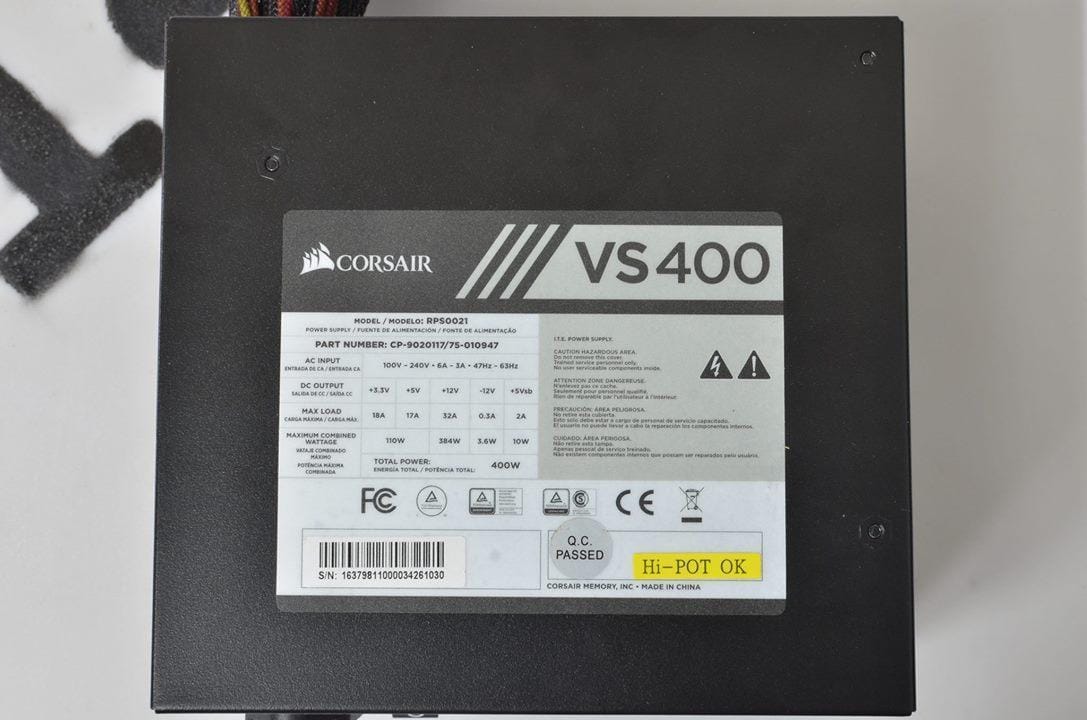

Công suất danh định 400W, Active PFC (100-240v), Single rail 12v@384W

VS400-Nhan-Cong-Suat

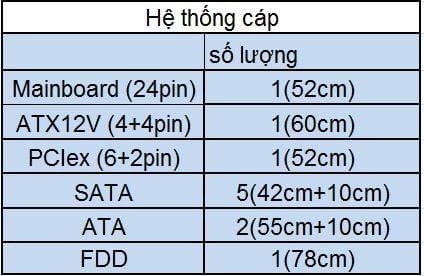

Hệ thống cáp của VS400 gồm :

VS400-He-Thong-Cap

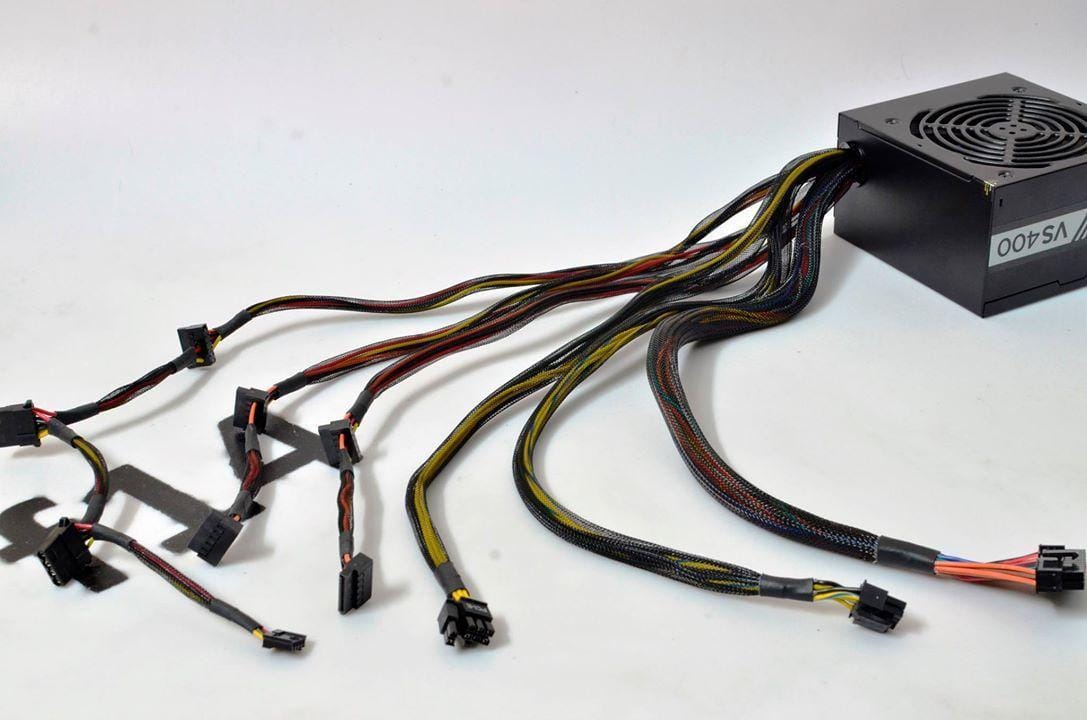

VS400-Cap-Nguon

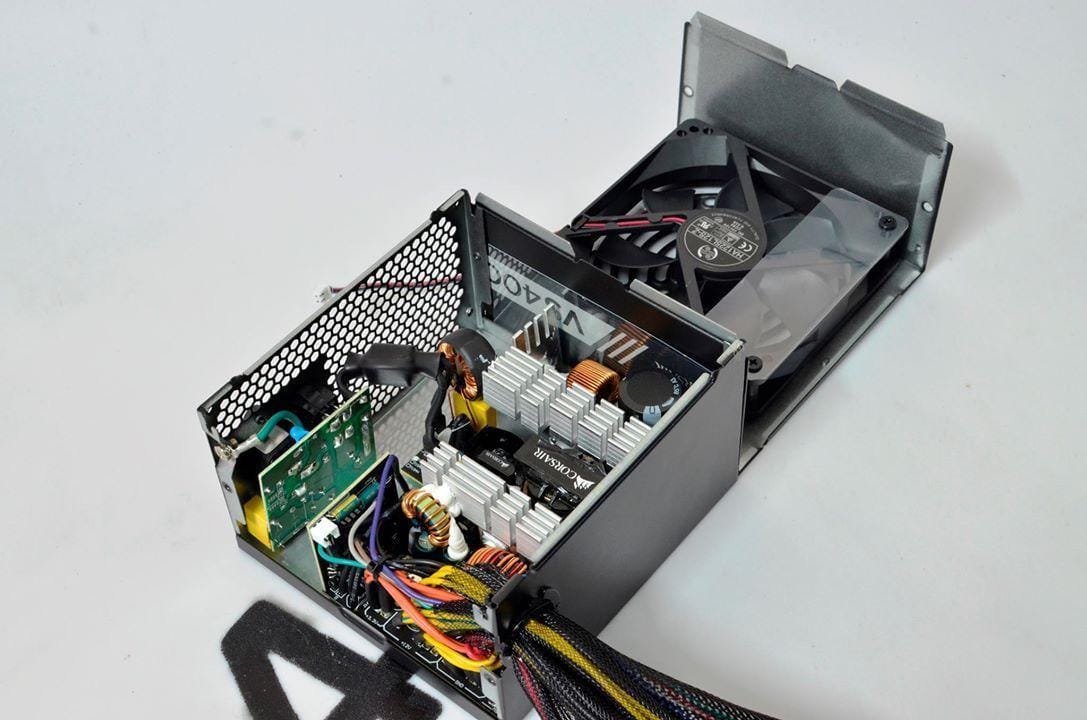

2-Bên trong

HEC compucase là nhà OEM cho dòng sản phẩm mới của Corsair. Ở Việt Nam HEC cũng là nhà OEM cho các sản phẩm COUGAR STX, ST, RS.
PCB sạch tuân thủ tiêu chuẩn ROHS , các điểm nối dây hàn xuống bo mạch đều được bọc co nhiệt.

VS400-Ben-Trong

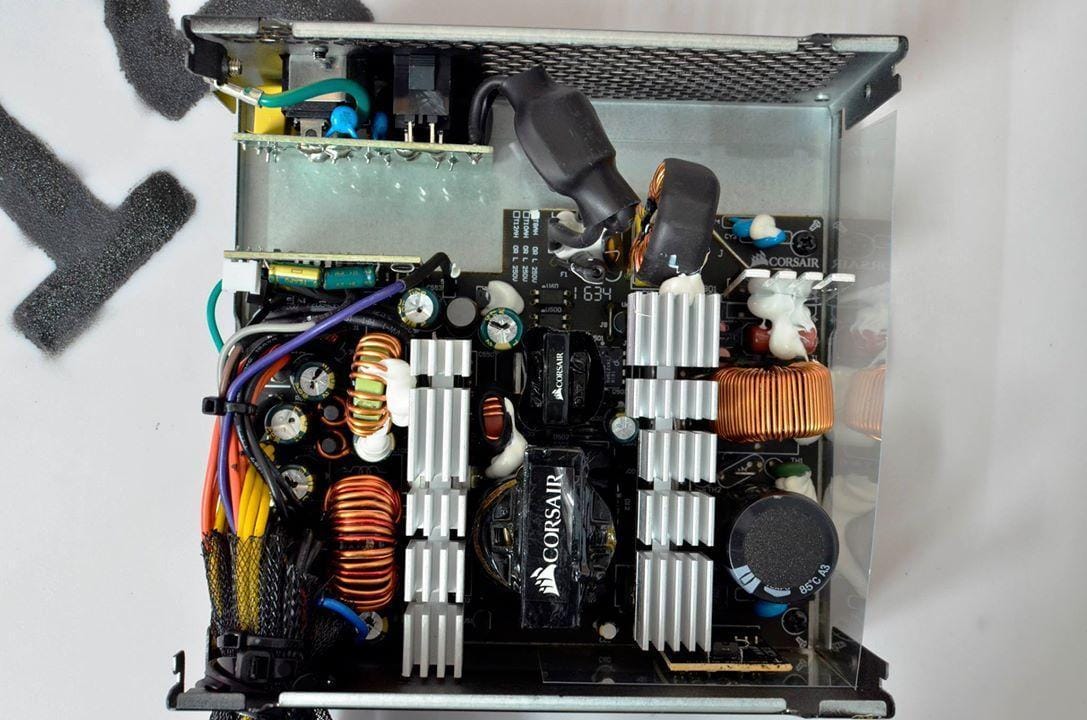

VS400-Ben-Trong-2

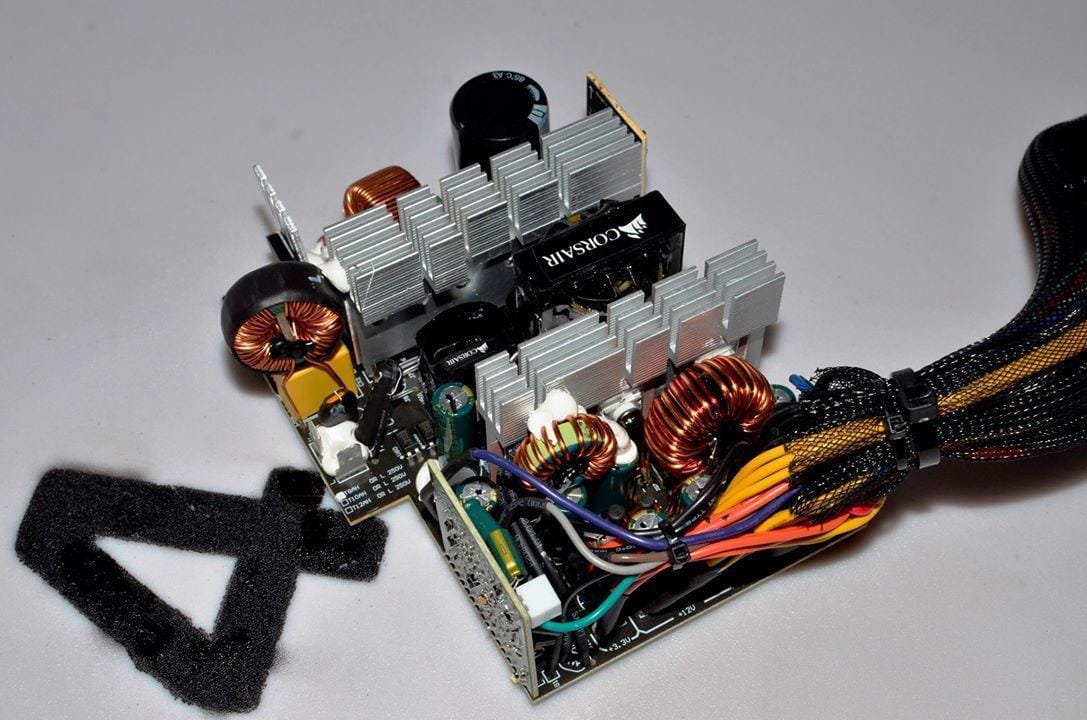

VS400-Ben-Trong-3

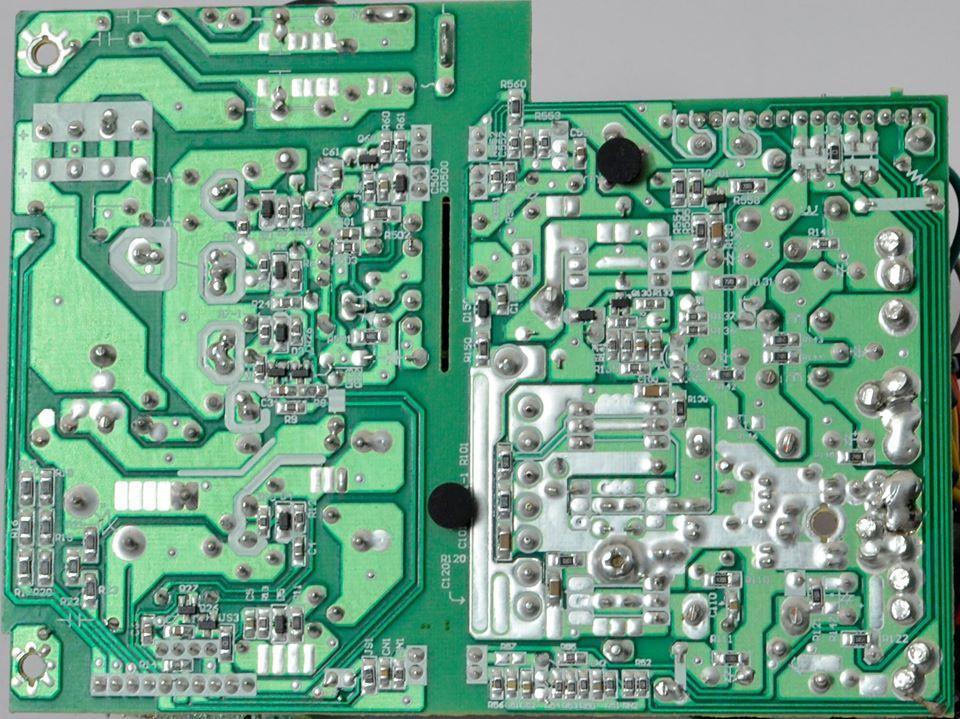

VS400-Mat-Sau-Bo-Mach

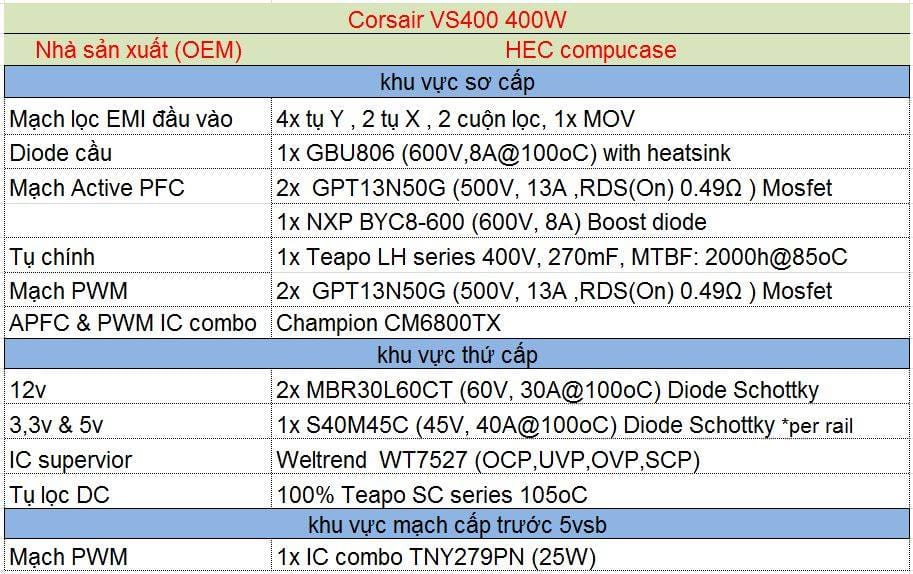

Linh kiện được sử dụng trong Corsair VS400:

VS400-Bang-Linh-Kien

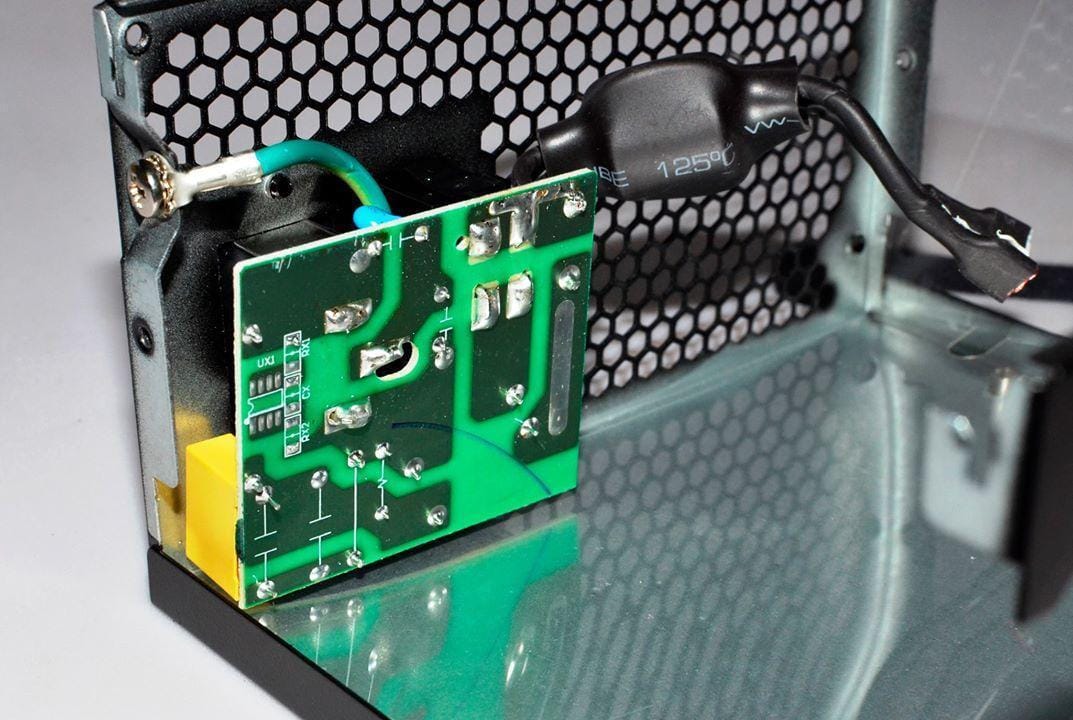

Tầng lọc EMI thứ nhất được gắn trên 1 modul nhỏ đính tại vị trí lỗ cắm AC . Đáng tiếc là VS400 không được trang bị IC green CMD02X như phiên bản VS trước . Chúng ta có thể thấy khu vực trống linh kiện bên trái của bo mạch.

VS400-Tang-Loc-EMI

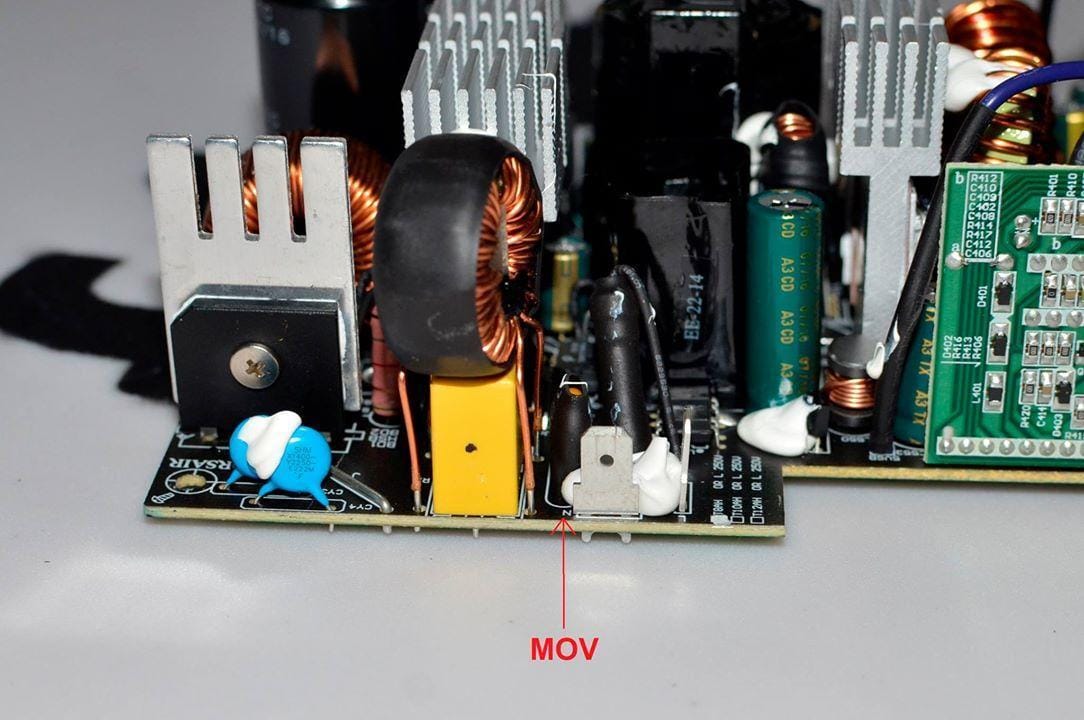

VS400-MOV

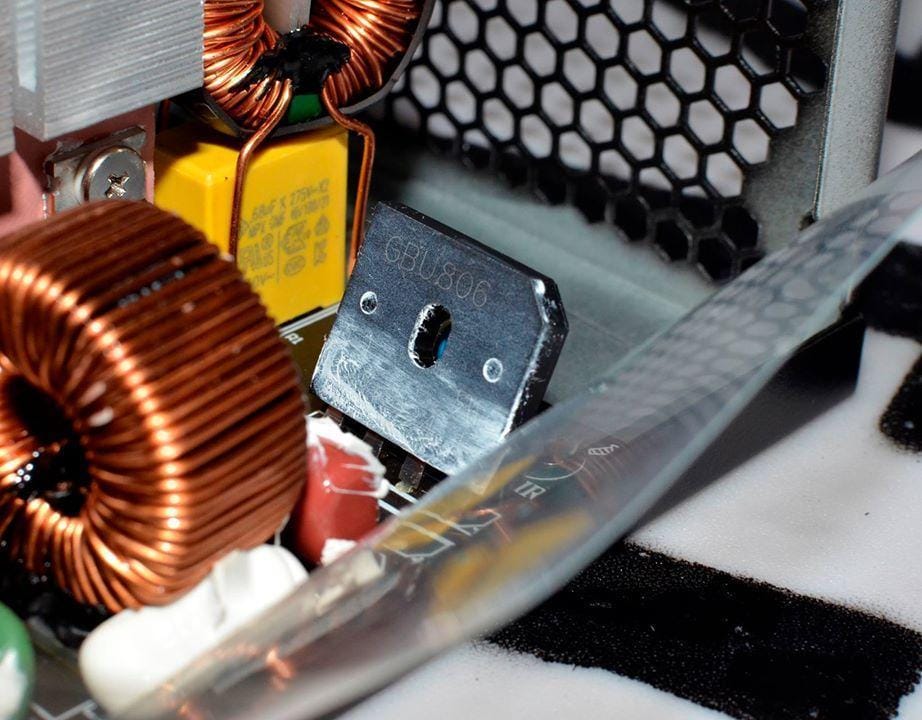

VS400-GBU806

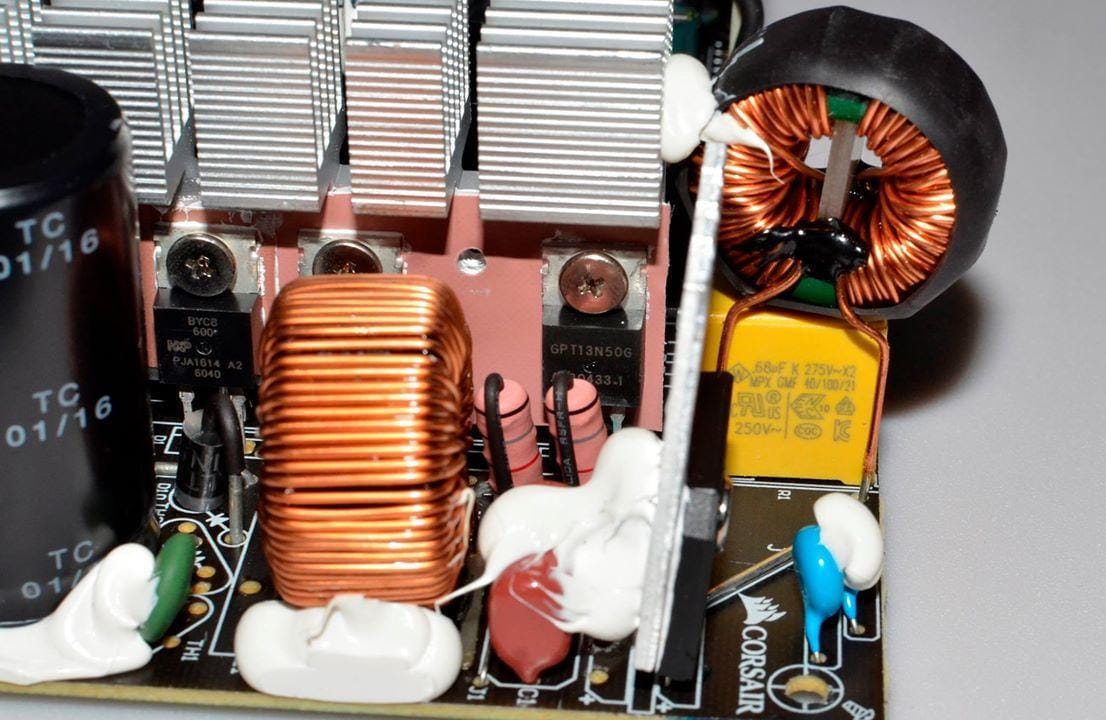

VS400-Tu-Loc

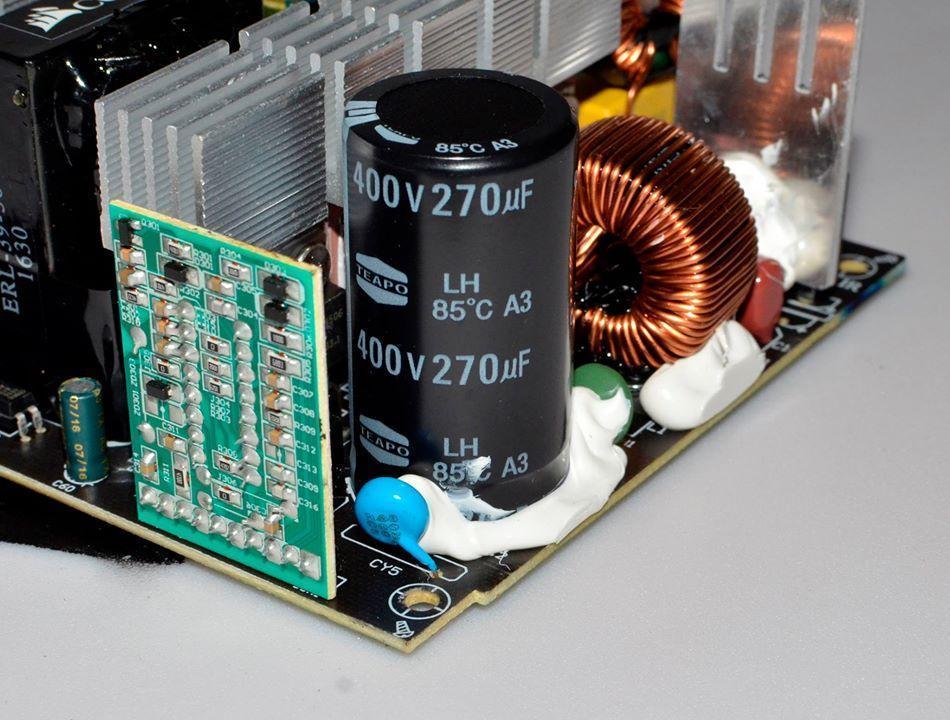

VS400-Tu-Chinh-400v-270uf

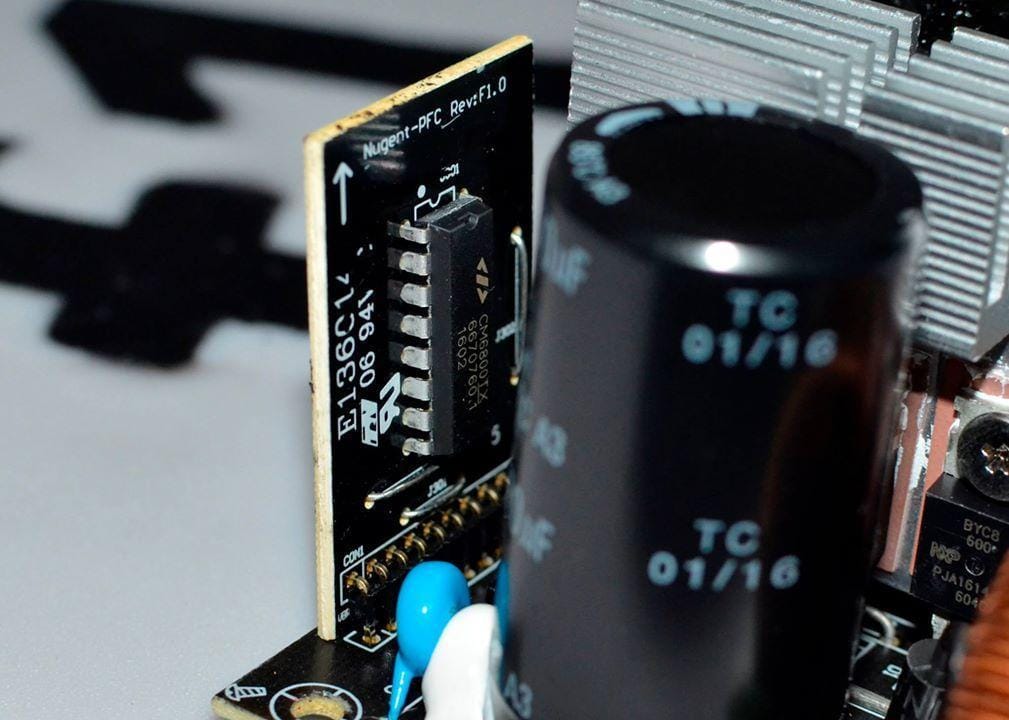

VS400-PFC

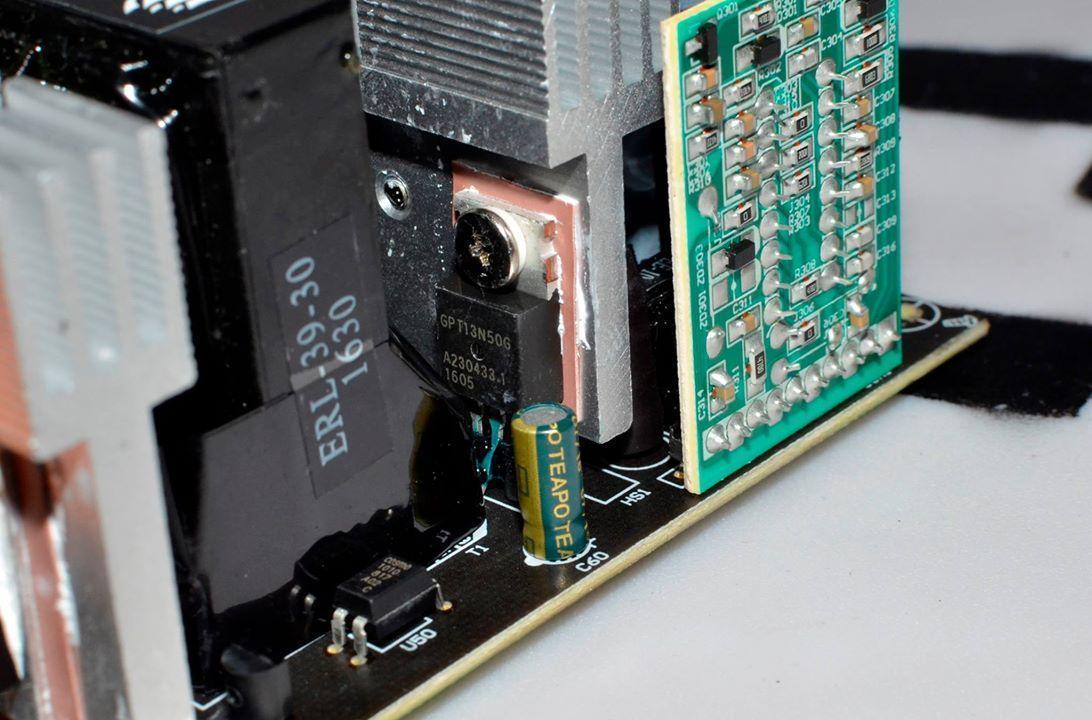

VS400-GPT13N50G

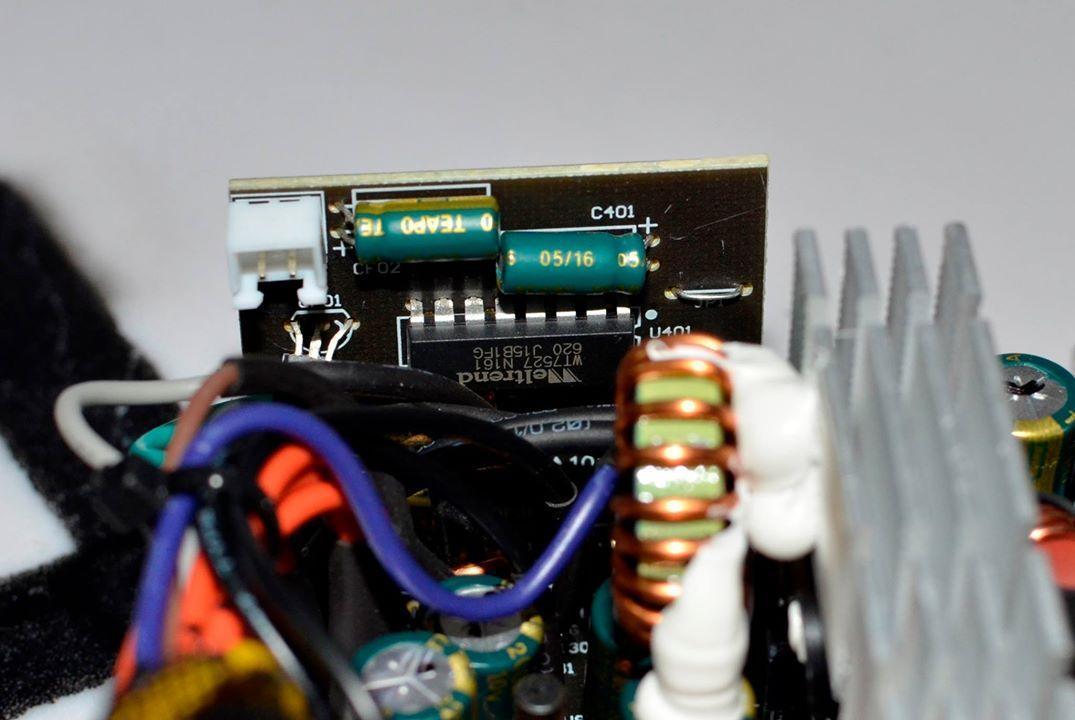

VS400-Tu

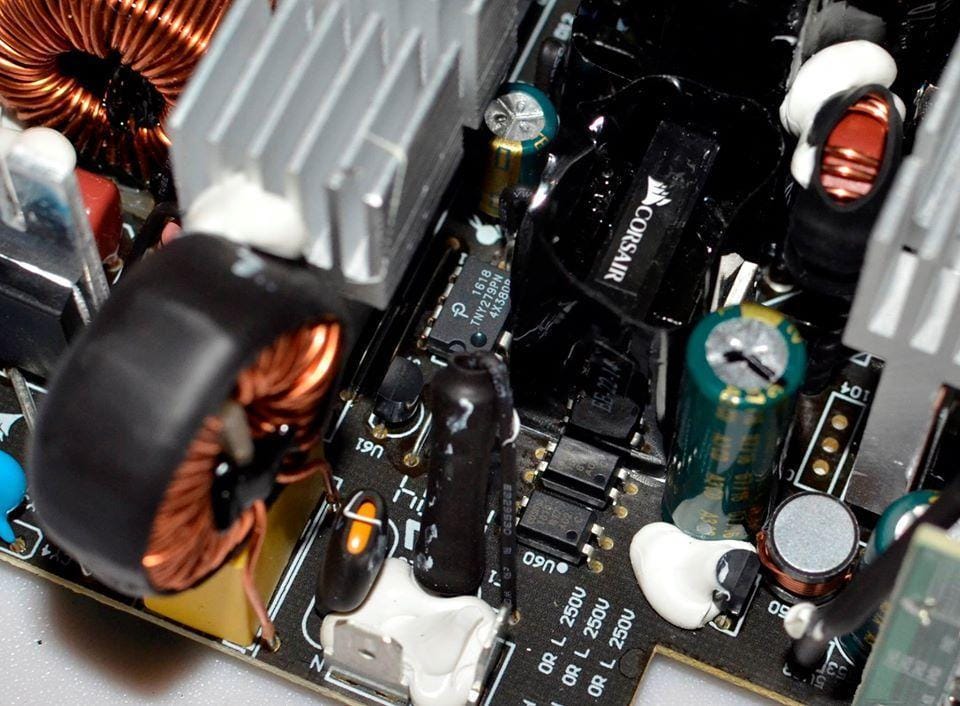

VS400-Tan-Nhiet

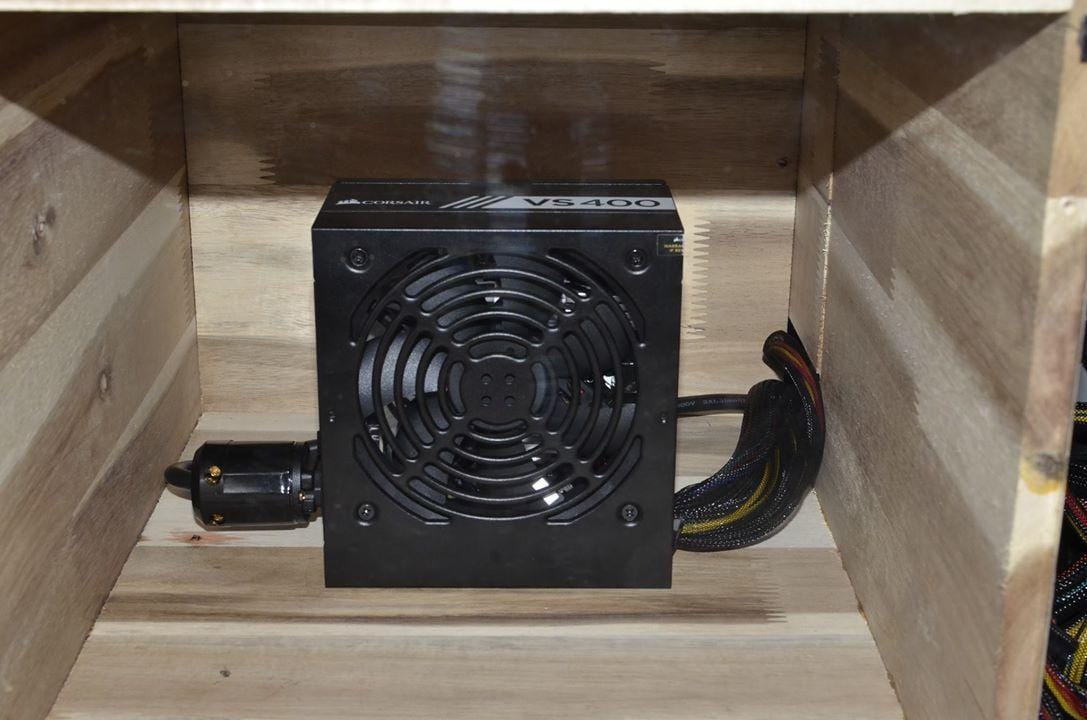

III-Thử nghiệm

VS400-Thu-Nghiem

1-Thử tải

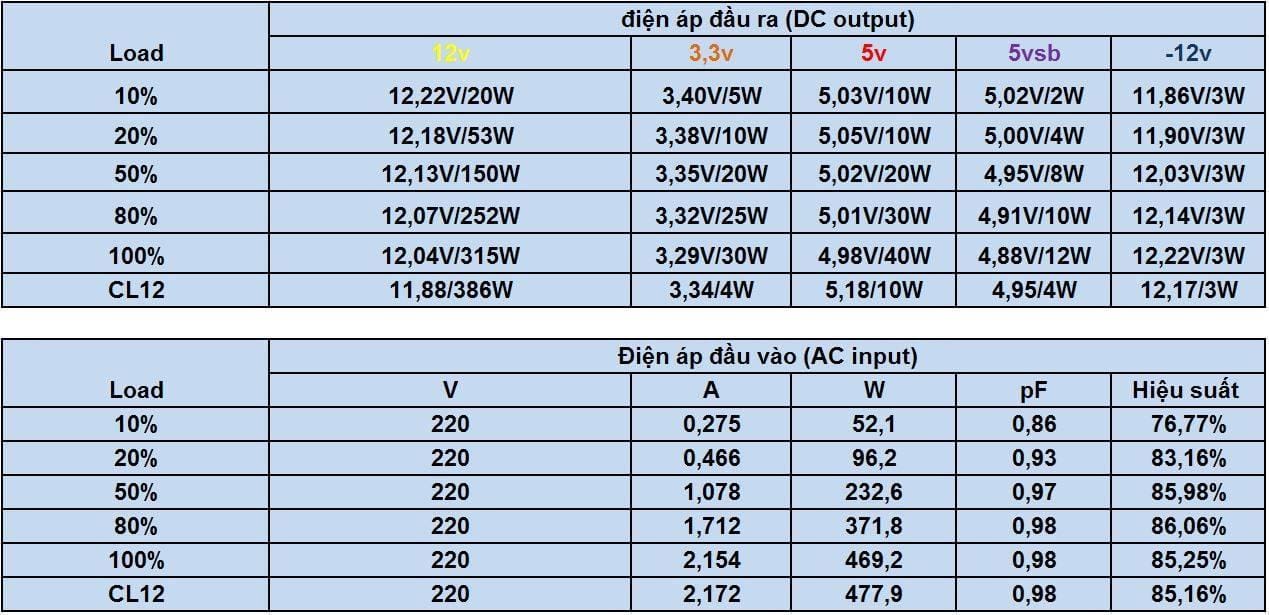

VS400 nhẹ nhàng hoàn thành các mức tải . Hiệu suất luôn duy trì mở mức cao trên dưới 85%. Dao động điện áp khoảng 0,4v cho đường 12v. các đường còn lại dao động không  đáng kể.

VS400-Bang-Thu-Tai

2-Hold-up time

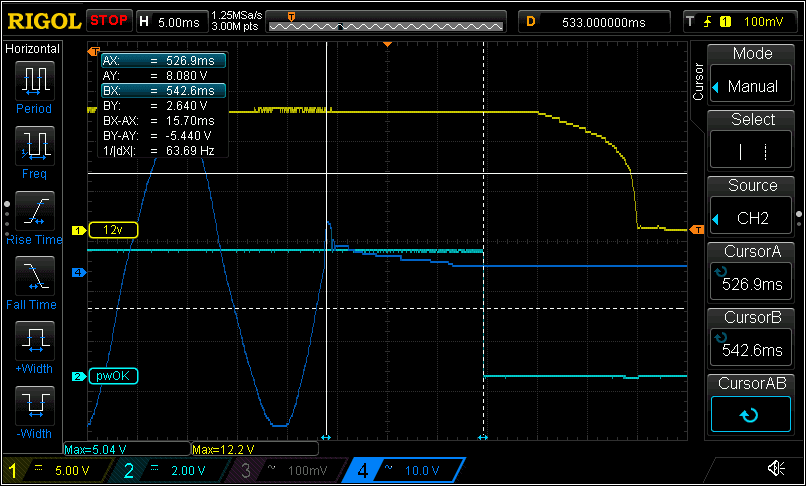

Với tụ chính 270mF thì VS400 dễ dàng đạt tiêu chuẩn ATX với mức 15,7mS.

VS400-Hold-Up-Time

3-Ripple & Noise ( Nhiễu cao tầng AC)

Ripple & noise của VS400 đạt mức khá khi đường 12V max 68mV. Đường 3,3v 5v max khoảng 35mV. Đường 5VSB vọt lên 43mV.

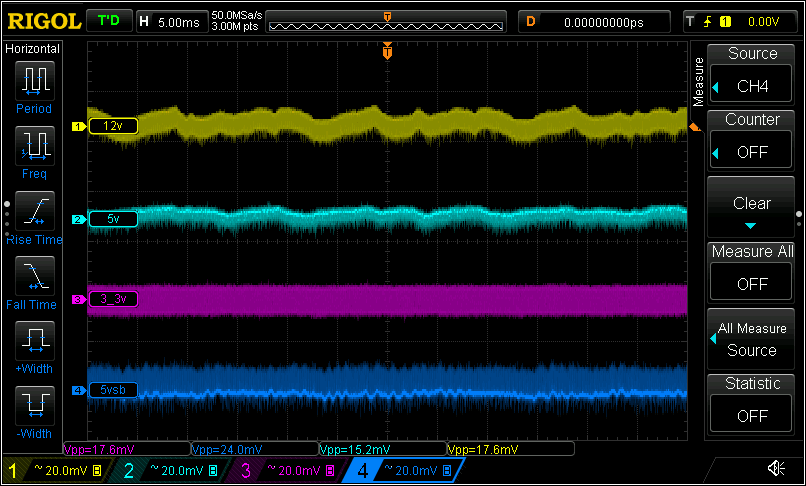

VS400-Rip-Noise-10-Load
10% Load

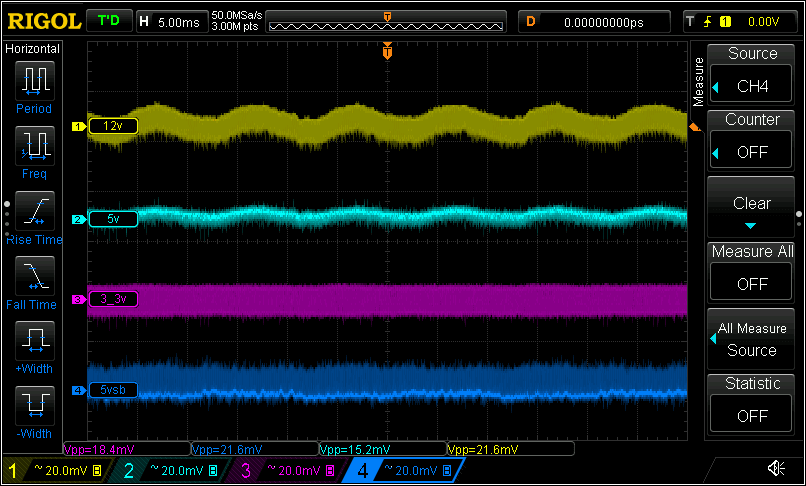

VS400-Rip-Noise-20-Load
20% Load

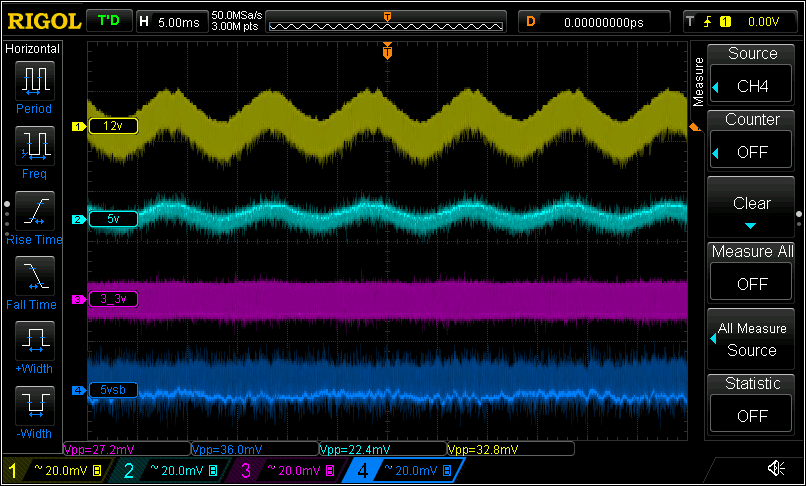

VS400-Rip-Noise-50-Load
50% Load

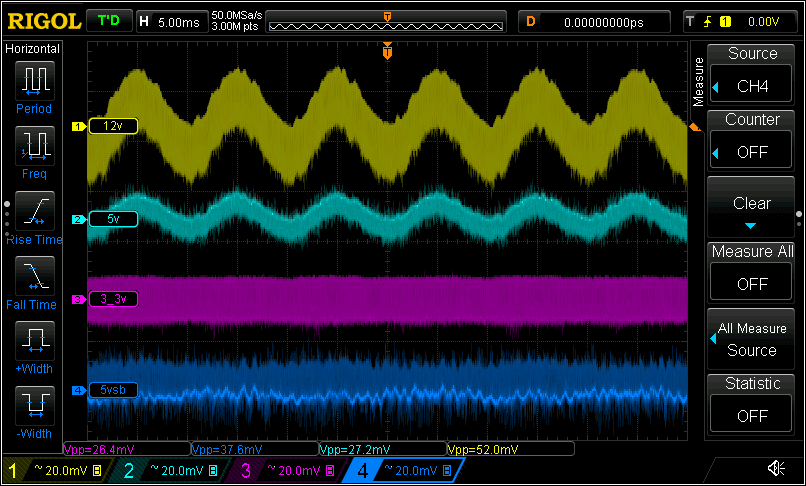

VS400-Rip-Noise-80-Load
80% Load

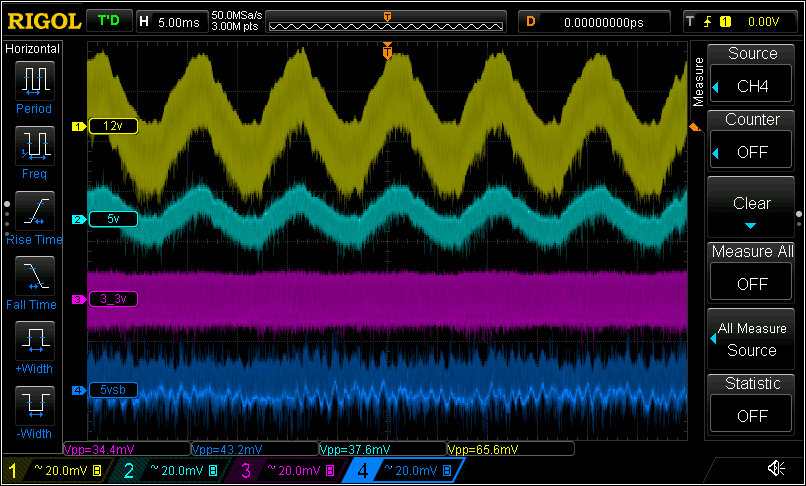

VS400-Rip-Noise-100-Load
100% Load

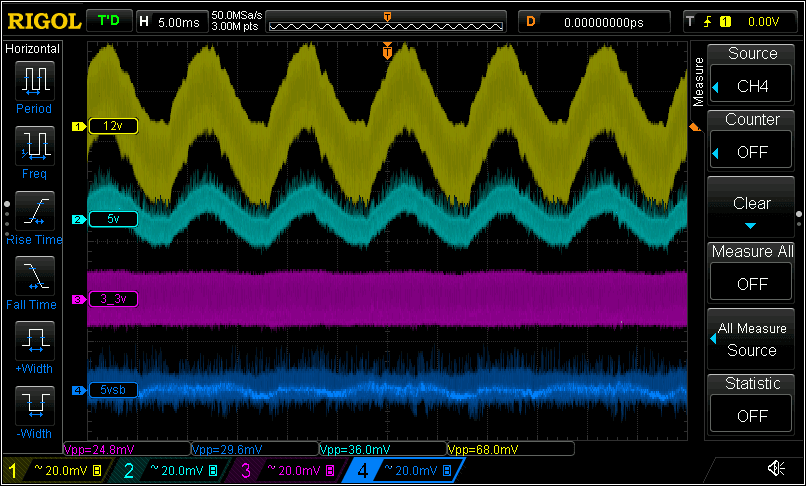

VS400-Rip-Noise-CL12-Load
CL12 Load

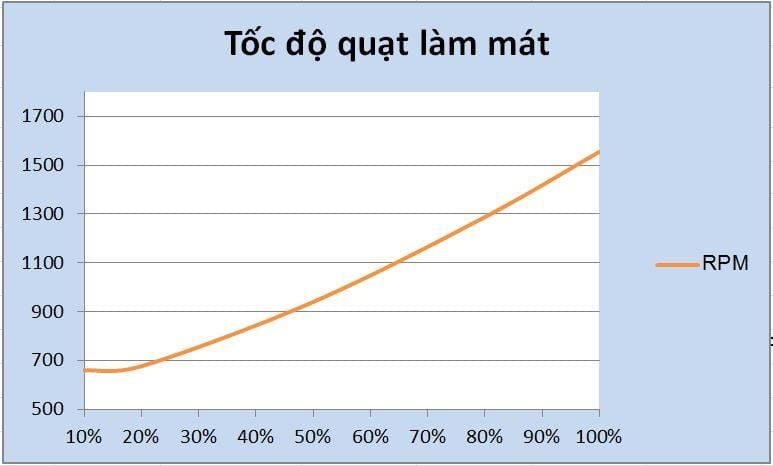

4-Nhiệt độ làm việc & tốc độ quạt làm mát

Nhiệt độ môi trường 34°C . nhiệt độ luồng khí thoát ra đạt 58°C.

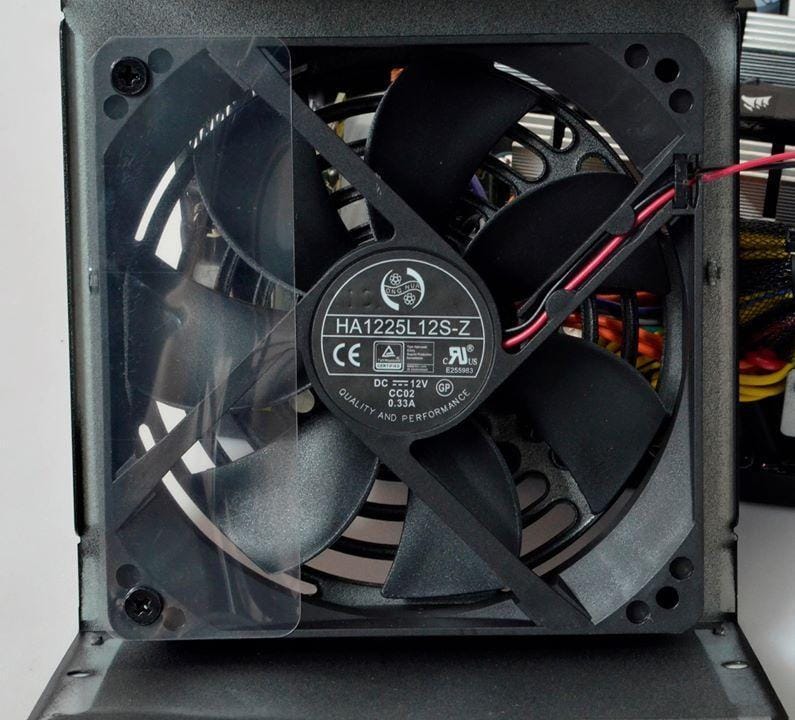

Quạt làm mát sử dụng trong VS400 của hãng Honghui có mã HA1225L12S-Z có tống độ quay tối đa khoảng 1550RPM.

VS400-Fan-12mm-1550RPM
VS400-Toc-Do-Quat

IV-Kết luận

Hừm! Có sự hiện diện của STX450 ở đâu đây . Khi kết quả thực nghiệm gần như tương đồng với VS400.
Mức đánh giá : Khá

Ưu điểm

Dao động điện áp nhỏ.
Hiệu suất cao trên dưới 85%.
Ripple & noise 12v khá.
100% tụ Teapo.

Khuyết điểm

Ripple & noise đường 5vsb cao

Xin cảm ơn Corsair Việt Nam đã cung cấp sản phẩm review!

Nguồn: F14Lab
