REVIEW – Andyson M5+ 550W

Andyson vừa nâng cấp dòng sản phẩm M5 series thành M5+ series với chất lượng cũng như mẫu mã được cải thiện để hợp với xu thế hơn.
Phiên bản M5+ 550W có nhiều tính năng khá hấp dẫn như: DC to DC , Active PFC fullrange ,100% japanese cap,..

I-Hộp và phụ kiện

Hộp có tông màu trắng thông tin được in chi tiết trên vỏ hộp . Phụ kiện đi kèm gồm có 1 cáp nguồn chuẩn US , 1 tờ HDSD , 1 bịch ốc và 1 bịt dây ráp cột cáp.

m5+-550w-hop-mat-truoc
Mặt Trước
m5+-550w-hop-mat-sau
Mặt Sau
m5+550w-hop-va-nguon
Tổng Quát

II-PSU

1-Bên ngoài

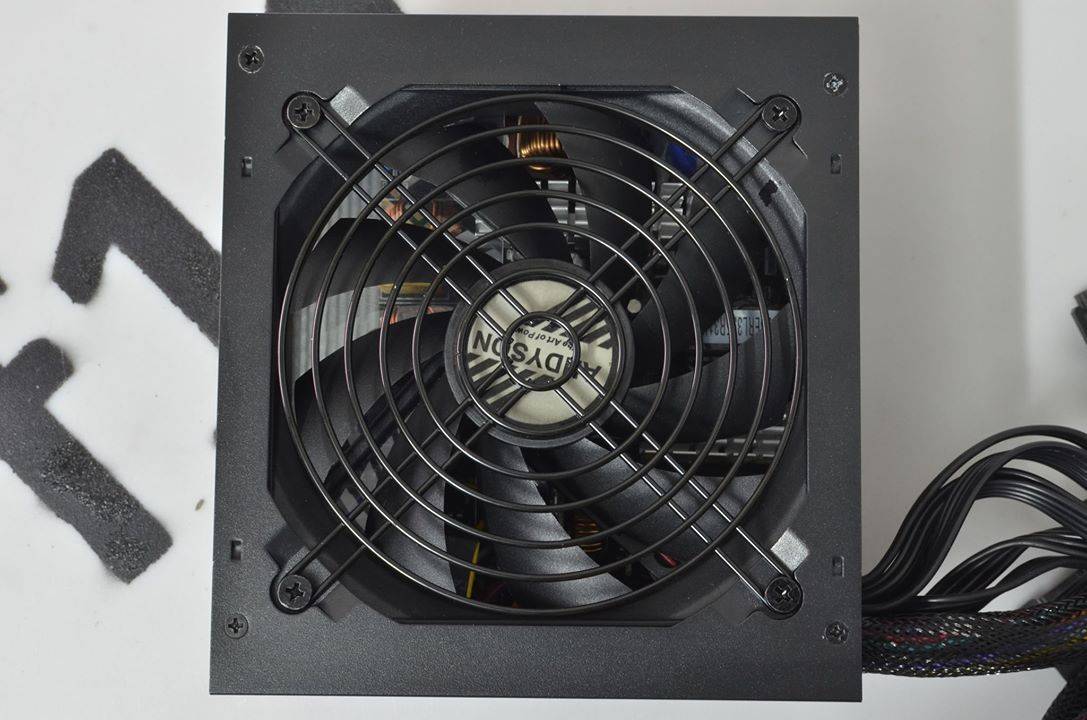

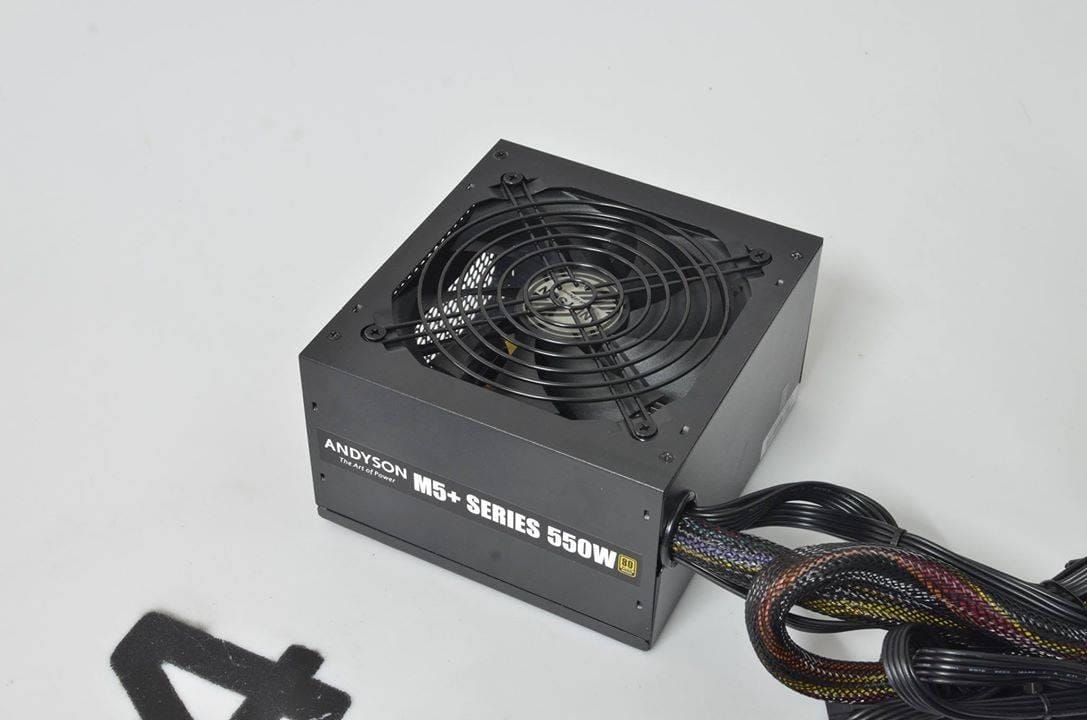

PSU được sơn đen , quạt làm mát 120mm.

m5+550w-tong-quat
m5+550w-nguon-mat-tren

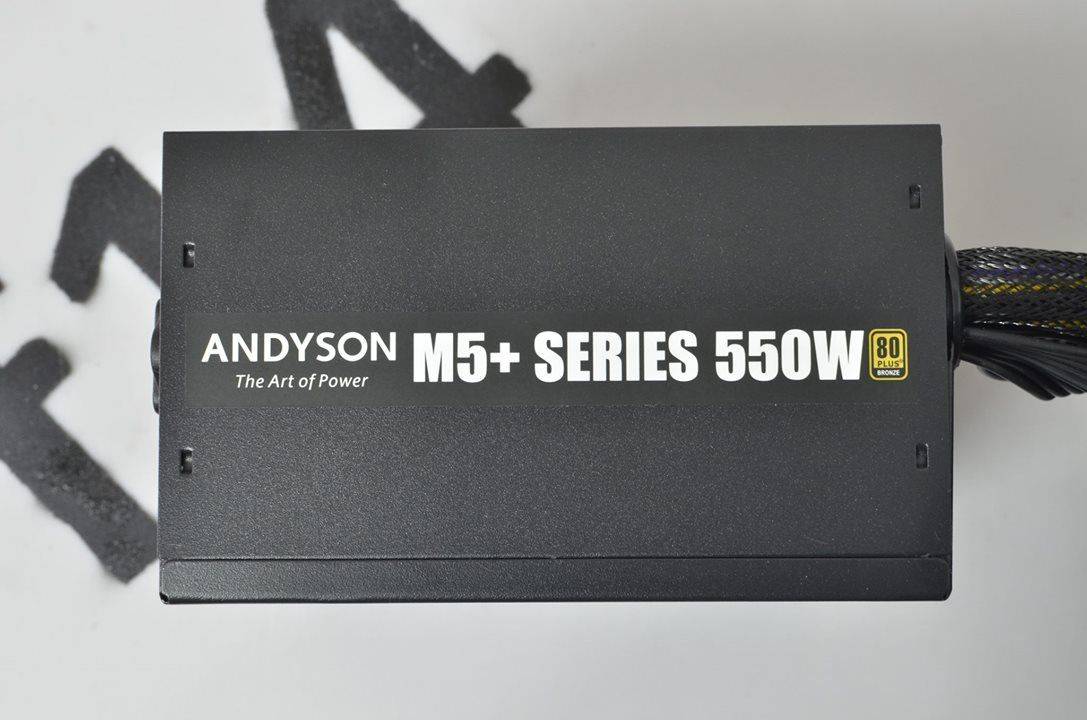

m5+550w-ben-hong

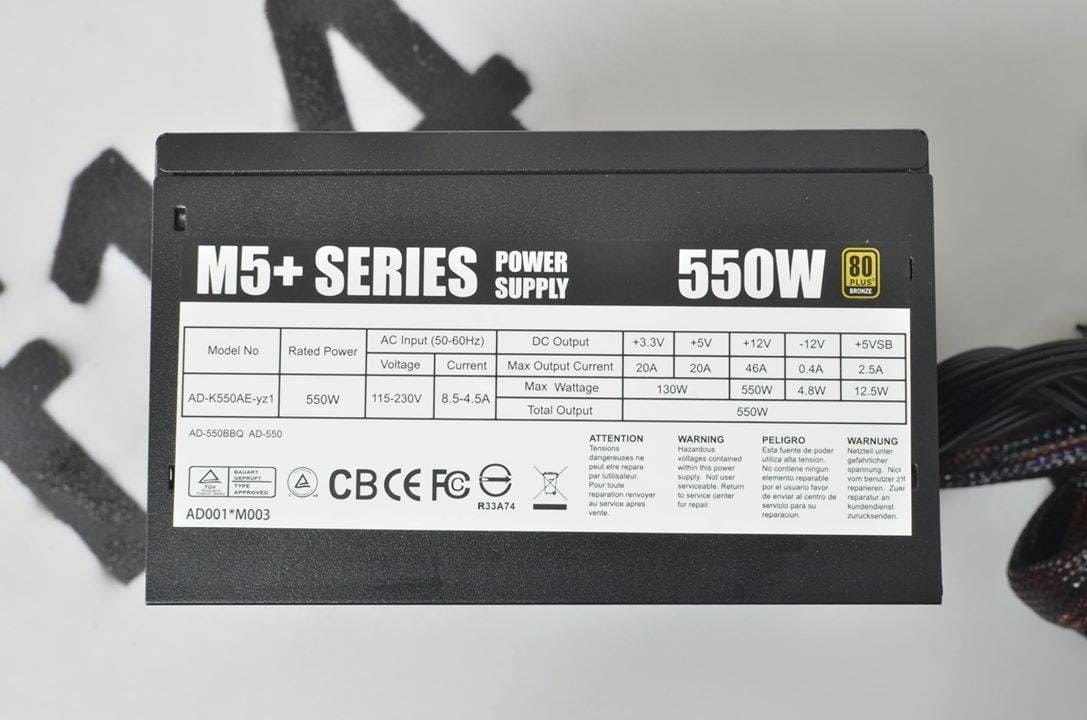

Công suất danh định 550W , Single rail 12V@550W . Active PFC fullrange , 80plus Bronze.

m5+550w-thong-tin

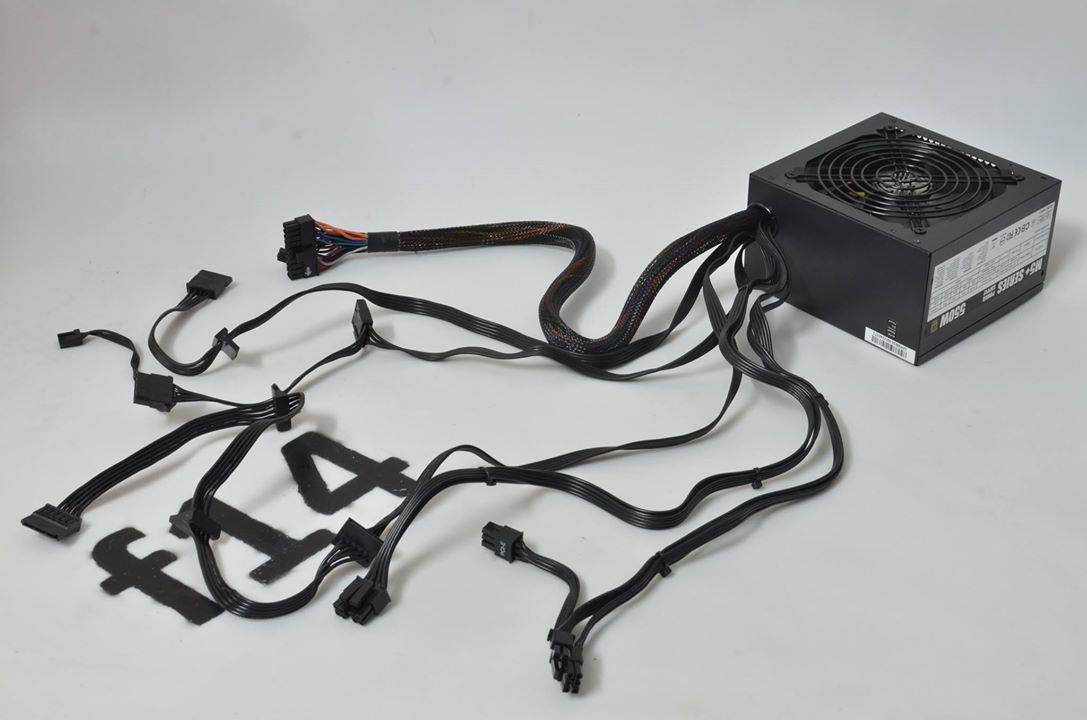

Hệ thống cáp của M5+ 550W bao gồm :
1x 24 Pin Mainboard (55cm)
1x 4+4pin ATX12V (60cm)
1x PCIex (6+2pin) + 1x PCIex 6pin (50cm+10cm)
6x SATA (40cm+)
2x ATA (30cm+)
1x FDD

m5+550w-cable-nguon

2-Bên trong

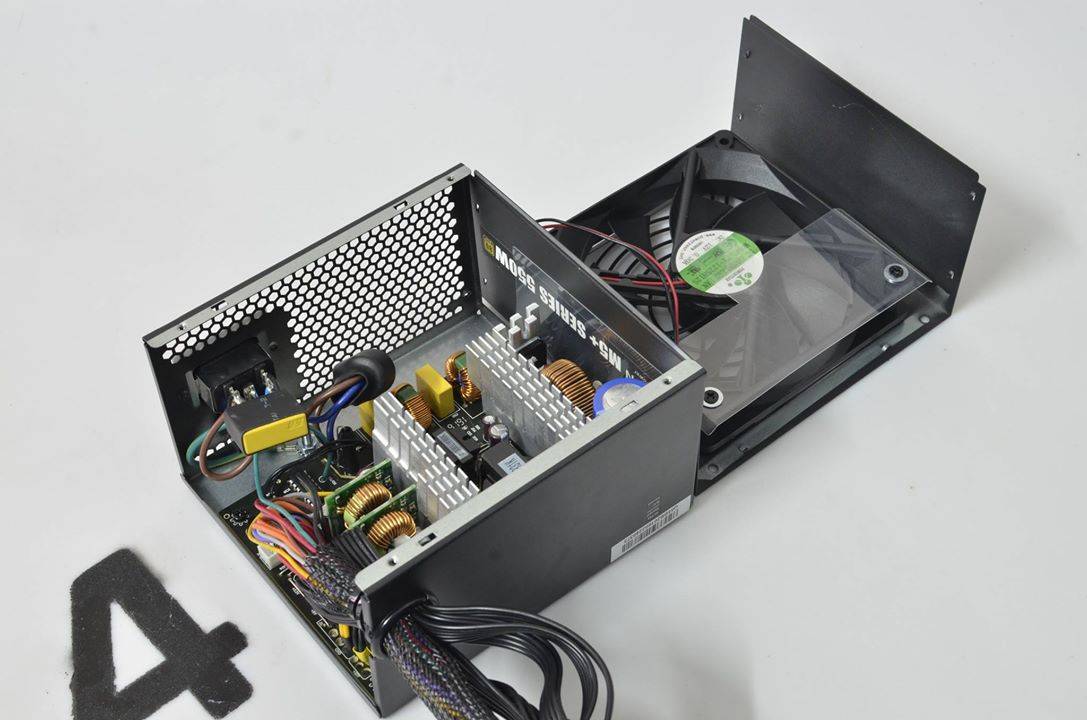

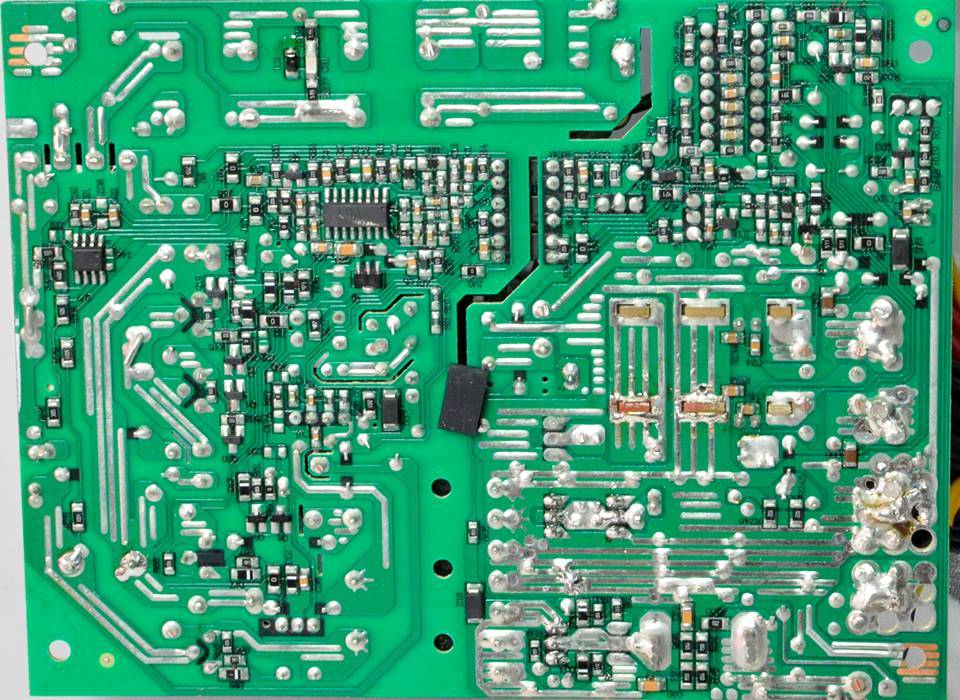

Bo mạch thiết kế đơn giản với 2 phiến tản nhiệt lớn nhằm tăng khả năng làm mát của PSU , PCB sạch . Mối hàn tuy chưa hoàn hảo khi có sự xê dịch của linh kiện SMD trong quá trình reflow nhưng tổng quan là khá tốt.

m5+550w-ben-trong
m5+550w-mat-sau-board

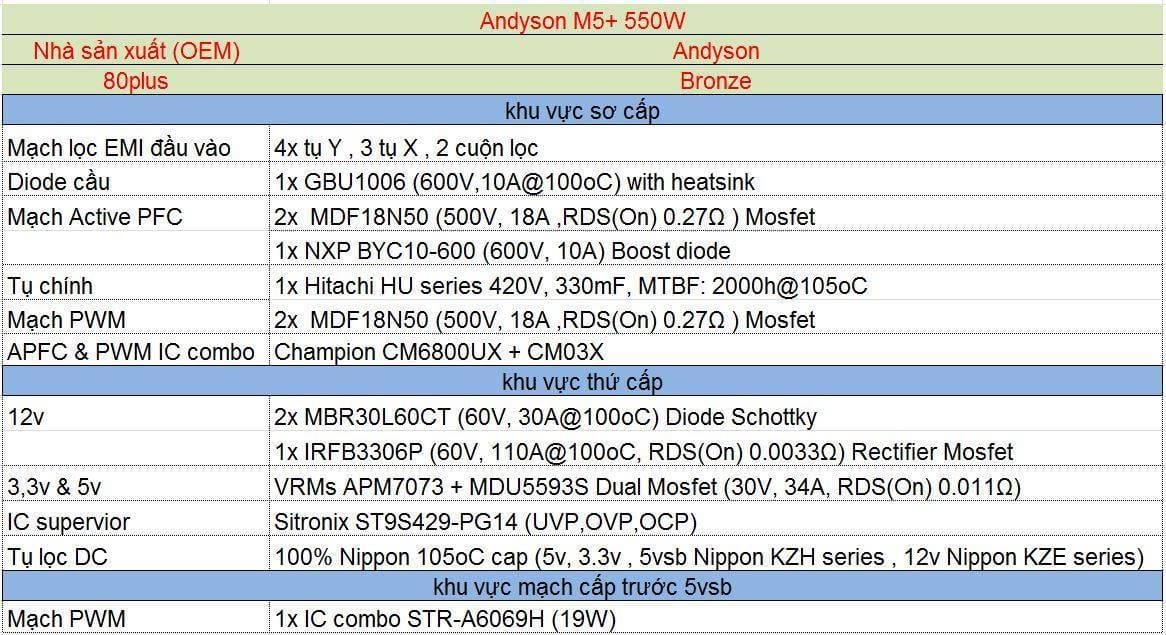

Thành phần linh kiện của Andyson M5+ 550W:

m5+550w-thong-tin-linh-kien

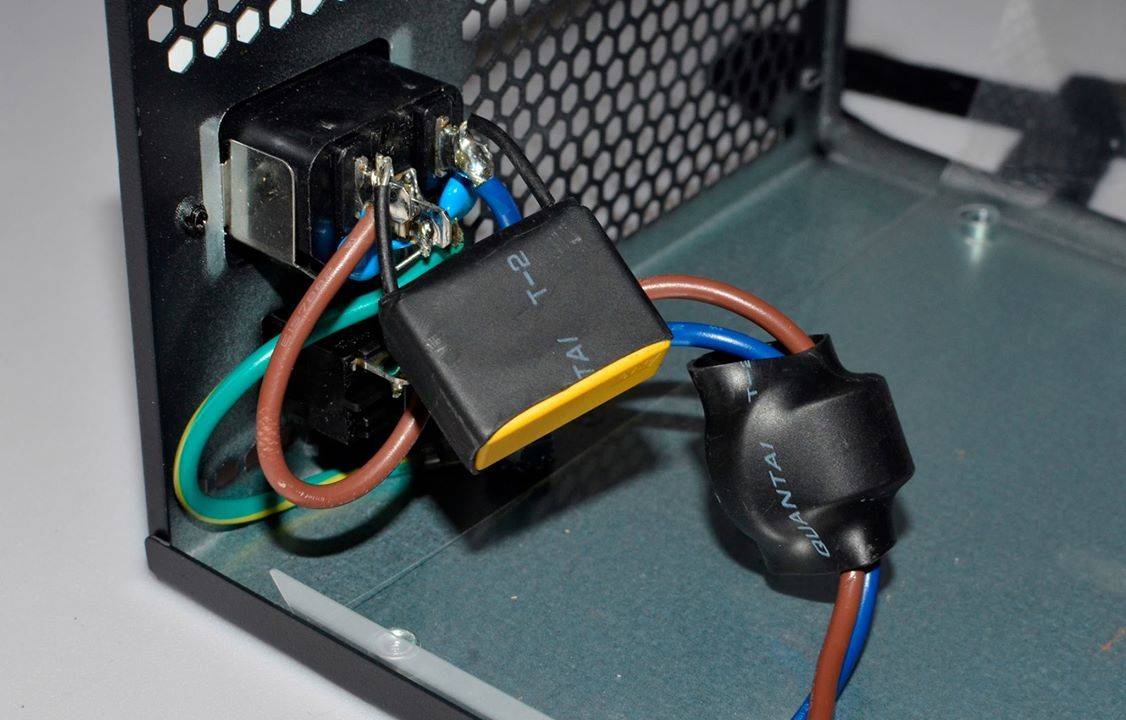

m5+550w-mach-loc

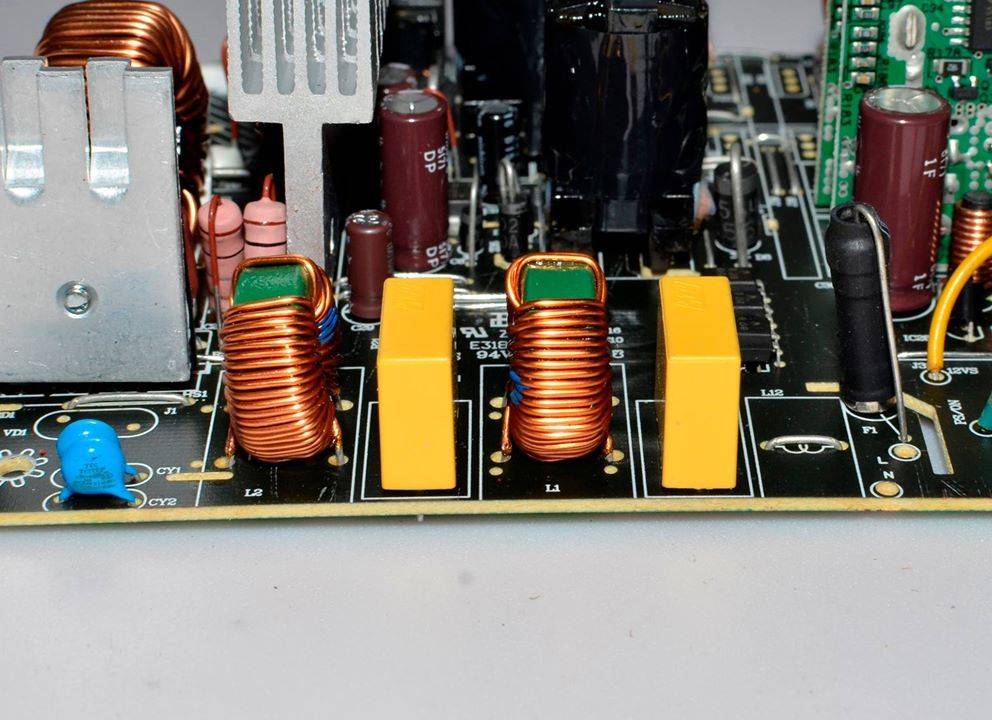

m5+550w-mach-loc-emi

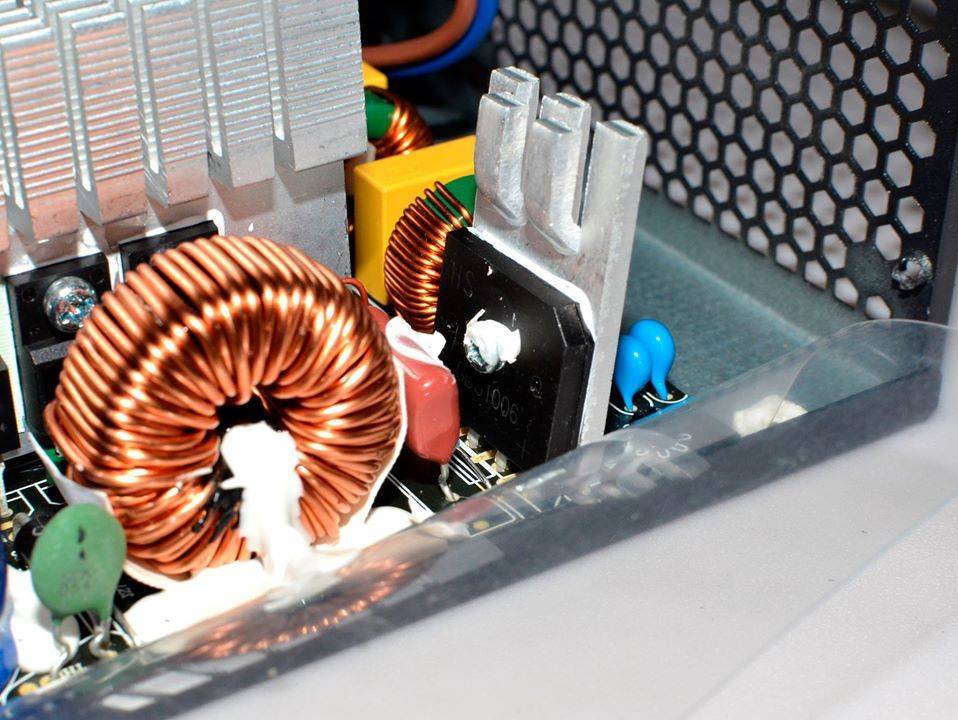

m5+550w-diot-cau

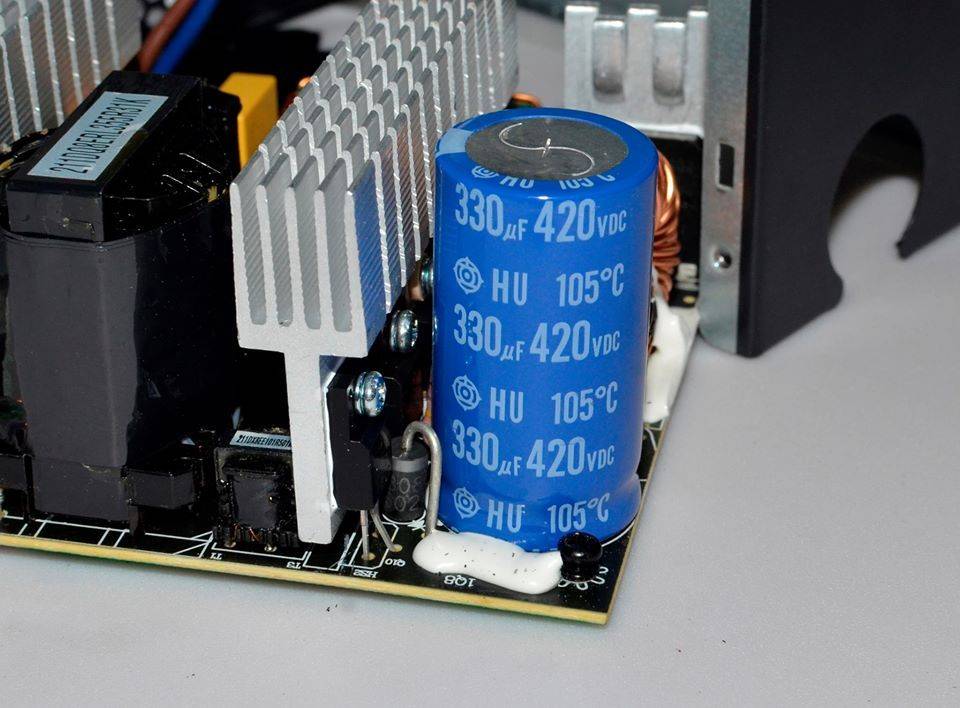

m5+550w-tu-chinh

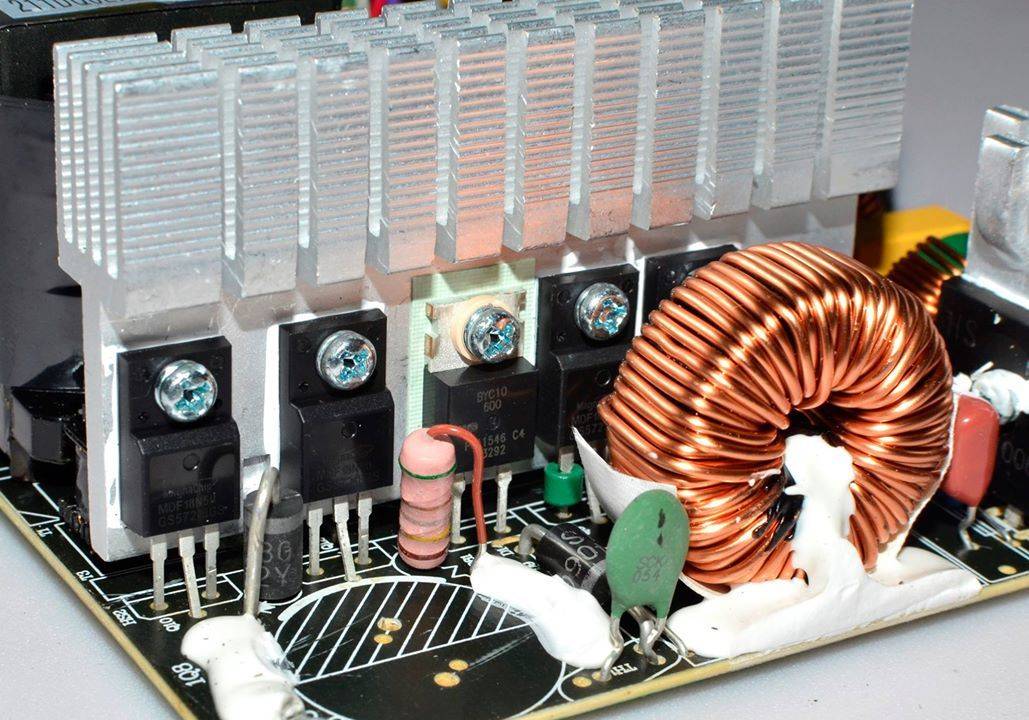

m5+550w-APFC

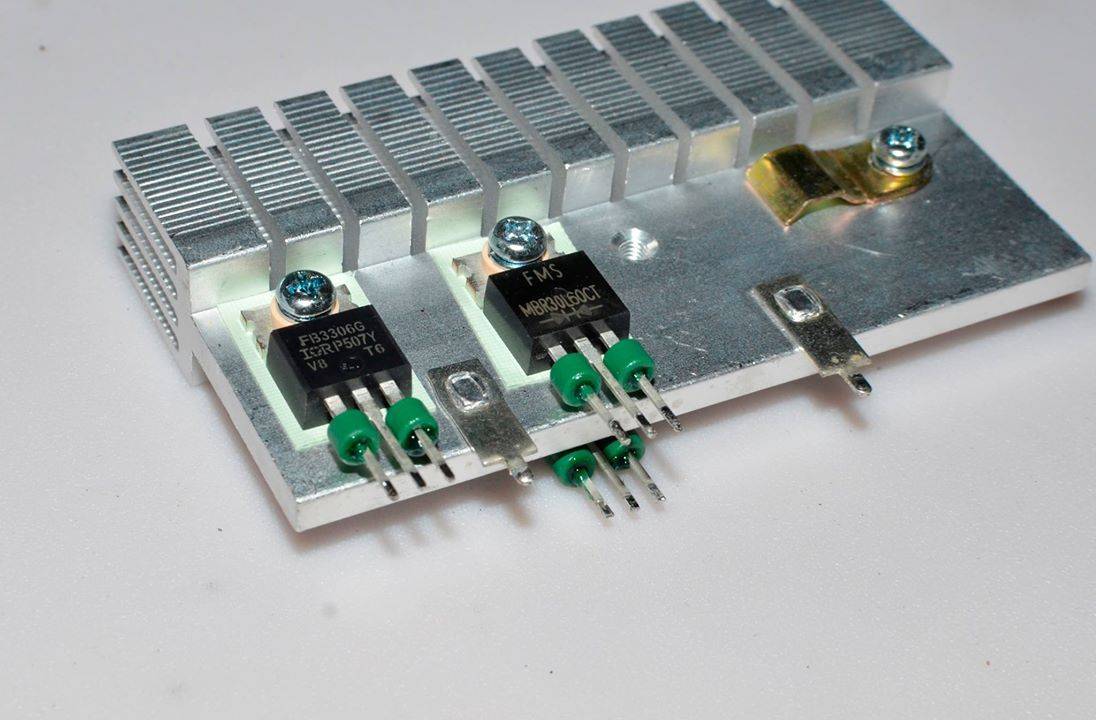

m5+550w-mosfet

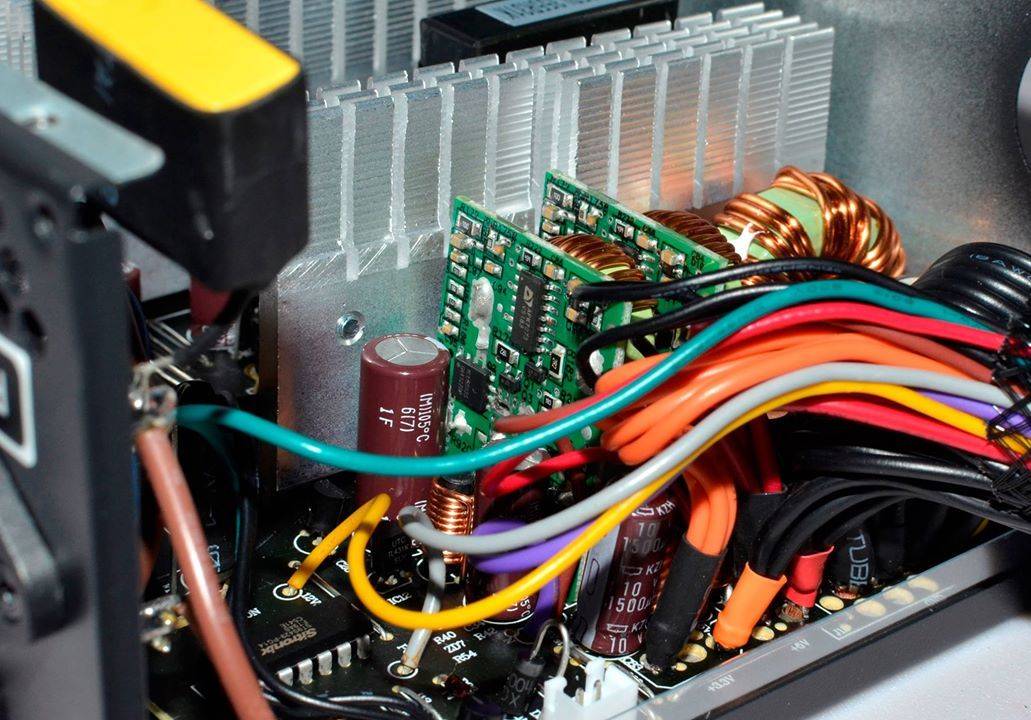

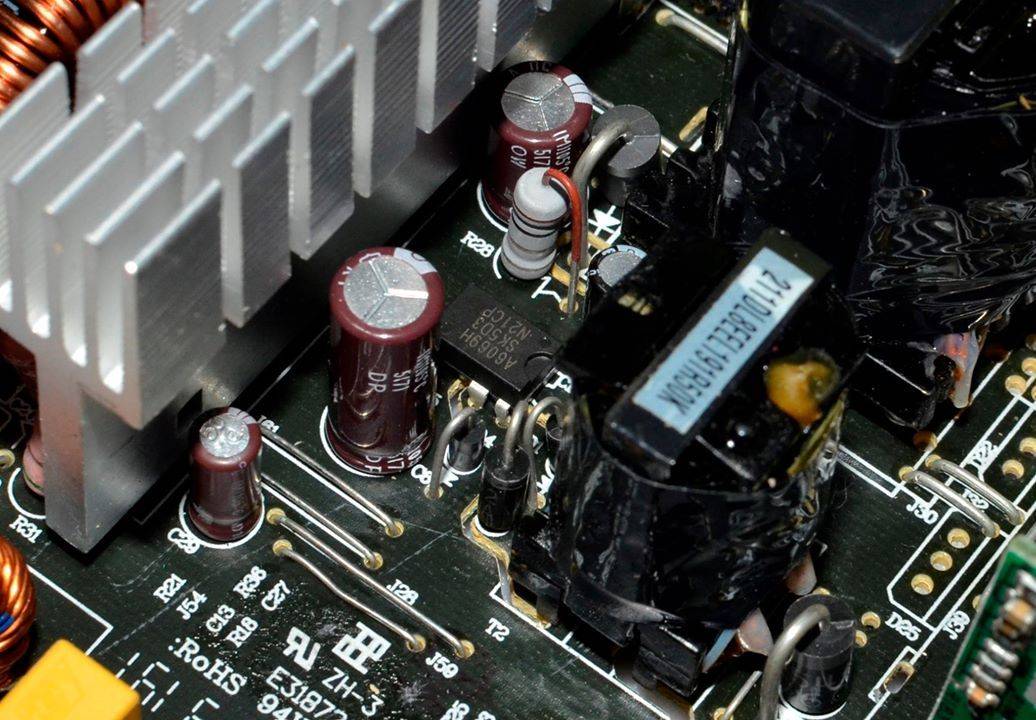

Mạch VRMs của M5+ 550W

m5+550w-mach-vrm
m5+550w-mach-vrm-2
m5+550w-mach-vrm-3

III-Thử nghiệm

m5+550w-thu-nghiem

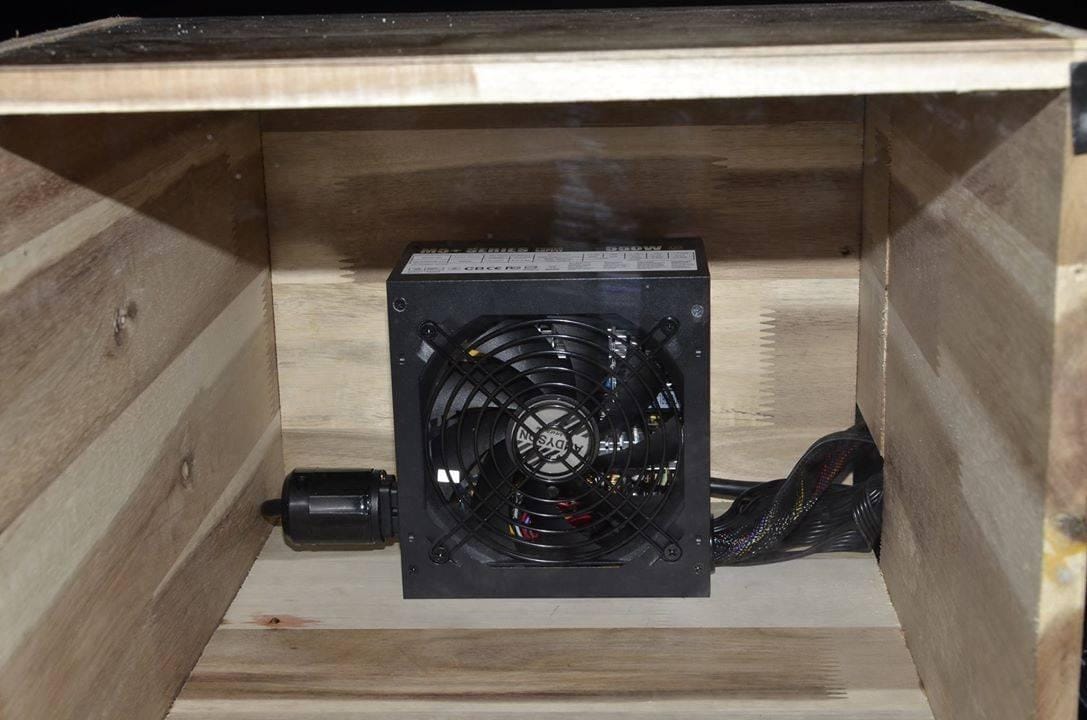

Môi Trường Thử nghiệm M5+ 550w

1-Thử tải

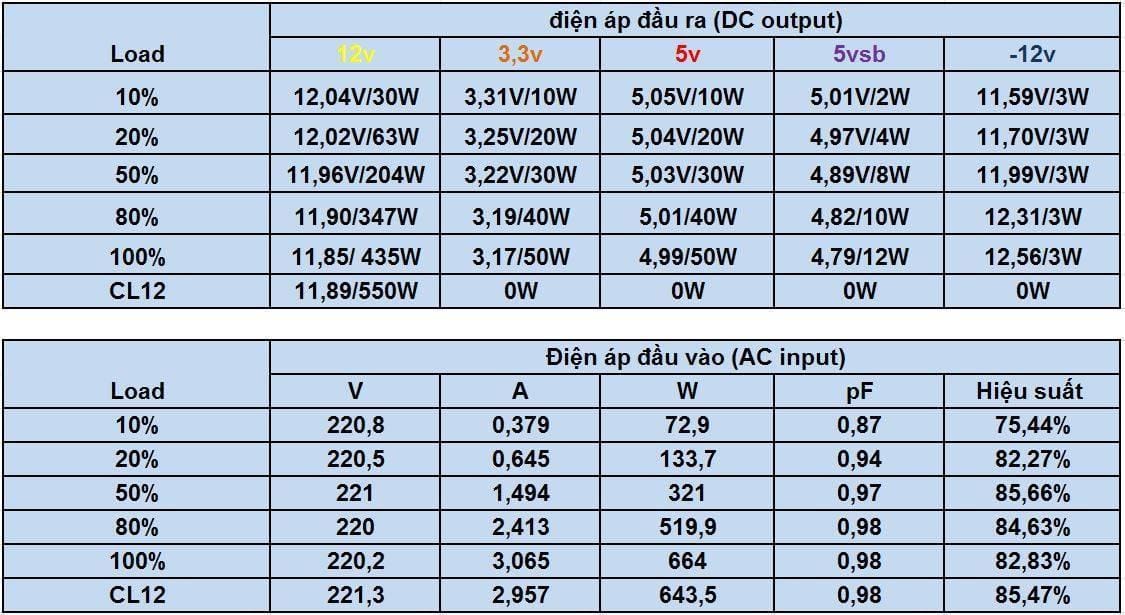

M5+ 550W hoàn thành tốt nhiệm vụ. Đường 12V dao động chỉ trong khoảng 0,2V, Hiệu suất duy trì ở mức trên 82% , Hệ số PF đạt 0,98.

m5+550w-thu-tai

2-Hold up time

M5+ 550W đạt 12mS vẫn dưới tiêu chuân ATX 4mS . Không khó hiểu khi các PSU 550w muốn đạt đều có tụ chính từ 390mF cho tới 470mF.

m5+550w-hold-up-time
Hold Up time m5+ 550w đạt 12ms

3-Ripple & Noise ( Nhiễu cao tần AC)

Ripple & noise của M5+ 550W ở mức tốt khi đường 12v tối đa 34mV, 2 đường 3,3v và 5v chỉ trên dưới 20mV .
Do sử dụng mạch hạ áp VRMs cho đường 5v và 3,3v kí sinh trên đường 12v, vì thế không có quá nhiều sự khác biệt giữa 100% tải và CL12 load( kéo tối đa tải đường 12v).

m5+550w-rip-noise-10

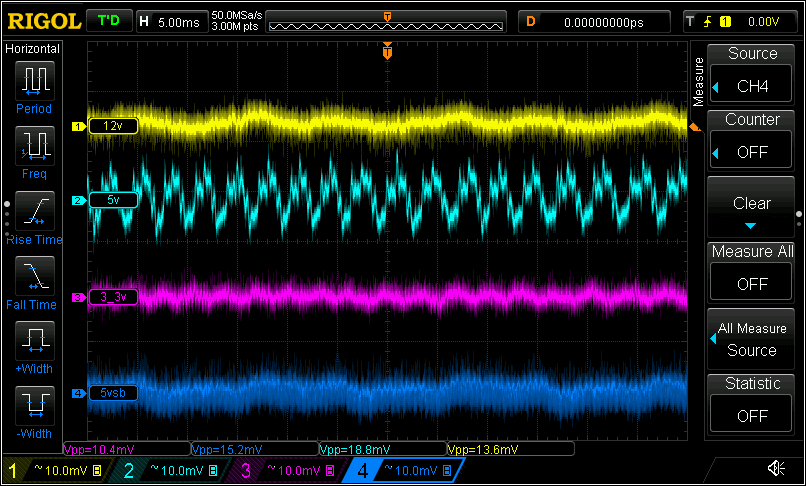

Ripple & Noise tại 10% load
m5+550w-rip-noise-20

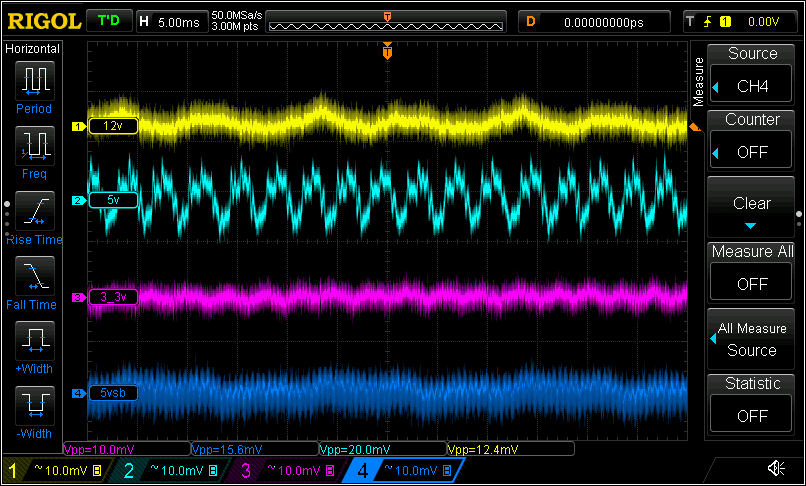

Ripple & Noise tại 20% Load
m5+550w-rip-noise-50

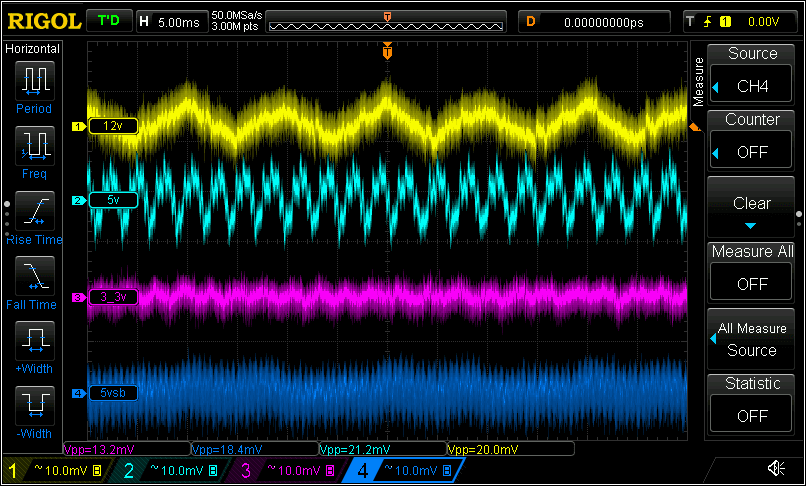

Ripple & Noise tại 50% Load
m5+550w-rip-noise-80

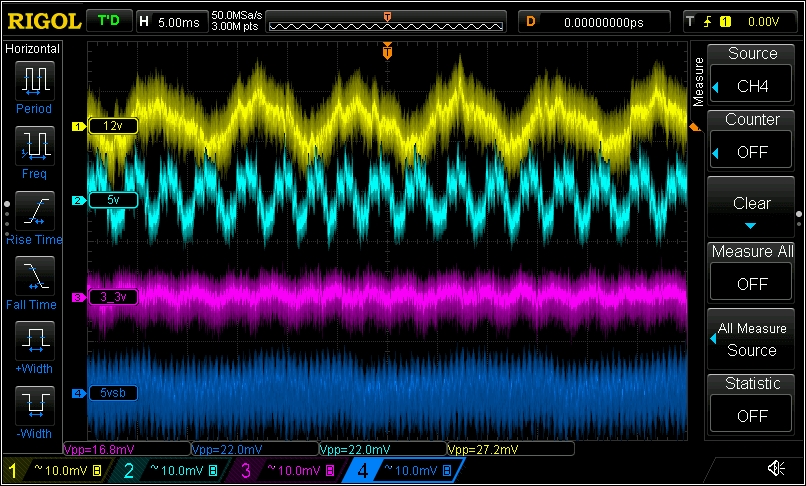

Ripple & Noise tại 80% load
m5+550w-rip-noise-100

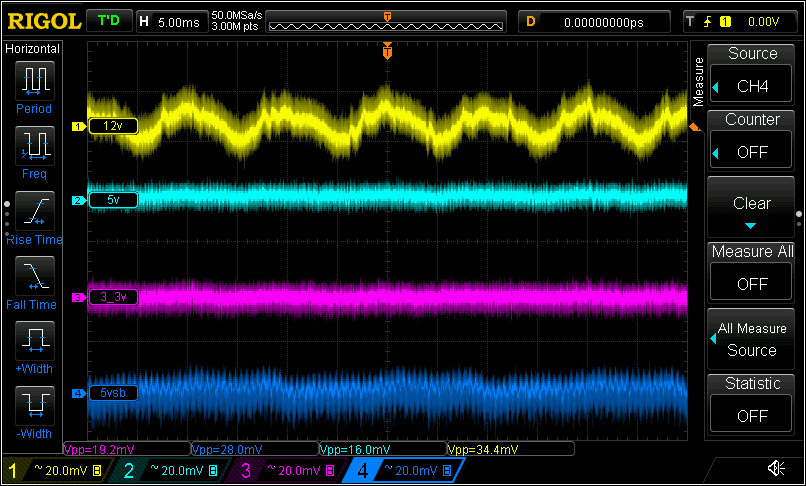

Ripple & Noise tại 100% load
m5+550w-rip-noise-cl12

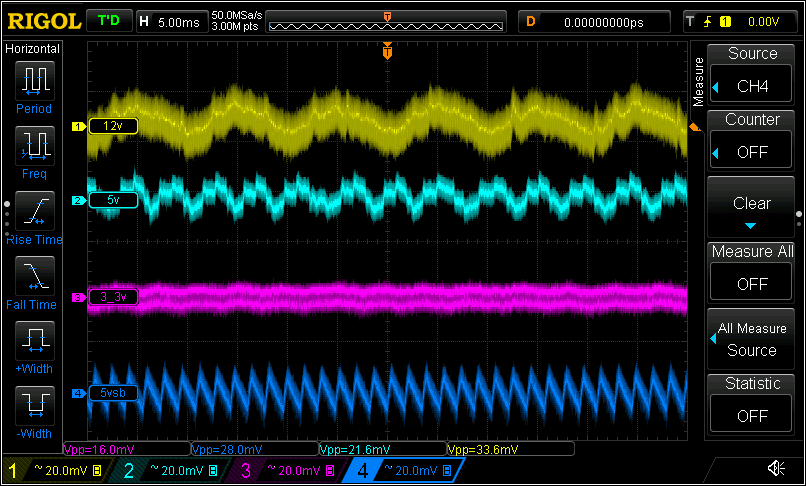

Ripple & Noise tại CL12 Load

4-Nhiệt độ và tốc độ quạt làm mát

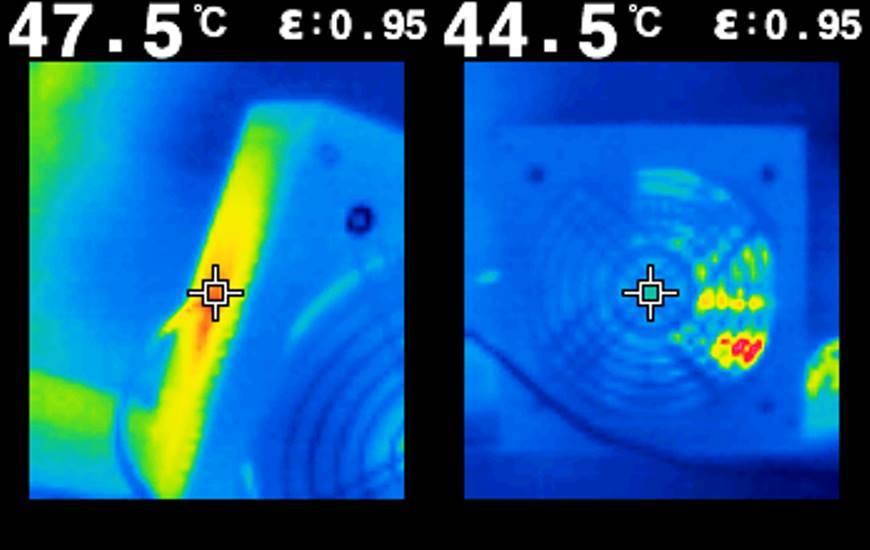

Nhiệt độ môi trường 34°C . Nhiệt độ luồng khí thoát ra đạt 51,2°C.

m5+550w-nhiet-do

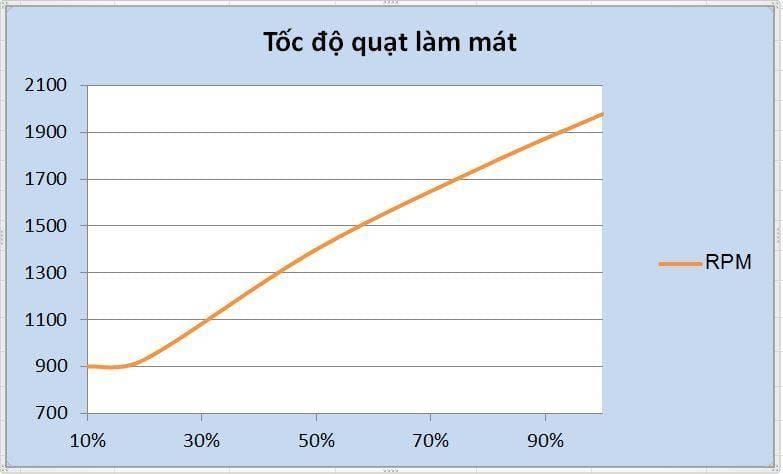

M5+ 550W sử dụng quạt làm mát của hãng Poweryear model PY-1225H12S (12v, 0.30A) có tốc độ tối đa theo nhãn là 1800rpm . Tuy nhiên trong quá trình thử tải chiếc quạt này quay tới gần 2000rpm. Và luôn duy trì trên mức 900rpm ở mọi mức tải.

m5+550w-fan
m5+550w-toc-do-quat

IV-Kết luận

M5+ 550W có chất lượng tốt, sở hữu những công nghệ “mốt” . Giá cả cạnh tranh là đối thủ khó nhằn cho các PSU tầm trung phổ thông hiện nay.
Mức đánh giá : Tốt

Ưu điểm

  • Ripple & noise tốt
  • 100% tụ nhật 105°C
  • Điện áp đường 12V dao động không đáng kể
  • DC to DC ( VRMs)

Khuyết điểm

  • Quạt làm mát hoạt động tốc độ cao gây ồn
  • Không có module gây thiếu thẩm mỹ trong việc đi dây
  • Dây hơi ngắn gây khó khăn cho việc giấu dây

Xin cảm ơn Andyson Vietnam đã cung cấp sản phẩm Review!

Nguồn : f14lab
